ОКНА РЕХАУ.ПЕРВАЯ ОКОННАЯ КОМПАНИЯ
Монтаж окон REHAU в многослойную стену.
РАСПОЛОЖЕНИЕ ОБЪЕКТА: с.ГНИДЫН. КИЕВСКАЯ ОБЛ.
На большинстве объектов нельзя просто взять и поставить окна. Часто этому предшествует долгая и детальная проработка особенностей каждой конструкции, узлов примыкания и персональных характеристик всего остекления в целом.
Коттедж с многослойной стеной. Снаружи клинкер, основная стена из красного рядового кирпича, а между ними воздушная прослойка
Данный объект оказался интересен тем, что на нем пришлось решить немного нестандартную задачу примыкания окон в зоне теплового зазора между слоем облицовочного кирпича и основной стеной здания.
Зазор, который был находился в боковых частях проема, большой сложности не вызвал. Мы заполнили его пеной для предотвращения продувания зоны примыкания окна к откосам. Сами же конструкции в последствии будут сдвинуты во внутрь окна, чтобы обеспечить возможность корректно закрепить окно в материал стены.
Толщина воздушной прослойки между клинкерным кирпичом и основной стеной 3-4 см. Разместить раму вплотную к выступу четверти не получится. Необходимо придумать решение задачи.
Объект который представлен в данном портфолио выполнен безупречно. Тем не менее,уже есть материалы, которые позволят выполнить установку в вентзазор более эффективно.
Также мы проложили слой утеплителя по периметру примыкания. Это было сделано для улучшения паро-гидроизоляции монтажного шва..
Перед нами стояла задача выполнить максимально правильный монтаж окон в соответсвии с нормами монтажа ДСТУ (читайте также: монтаж окон по ГОСТ)

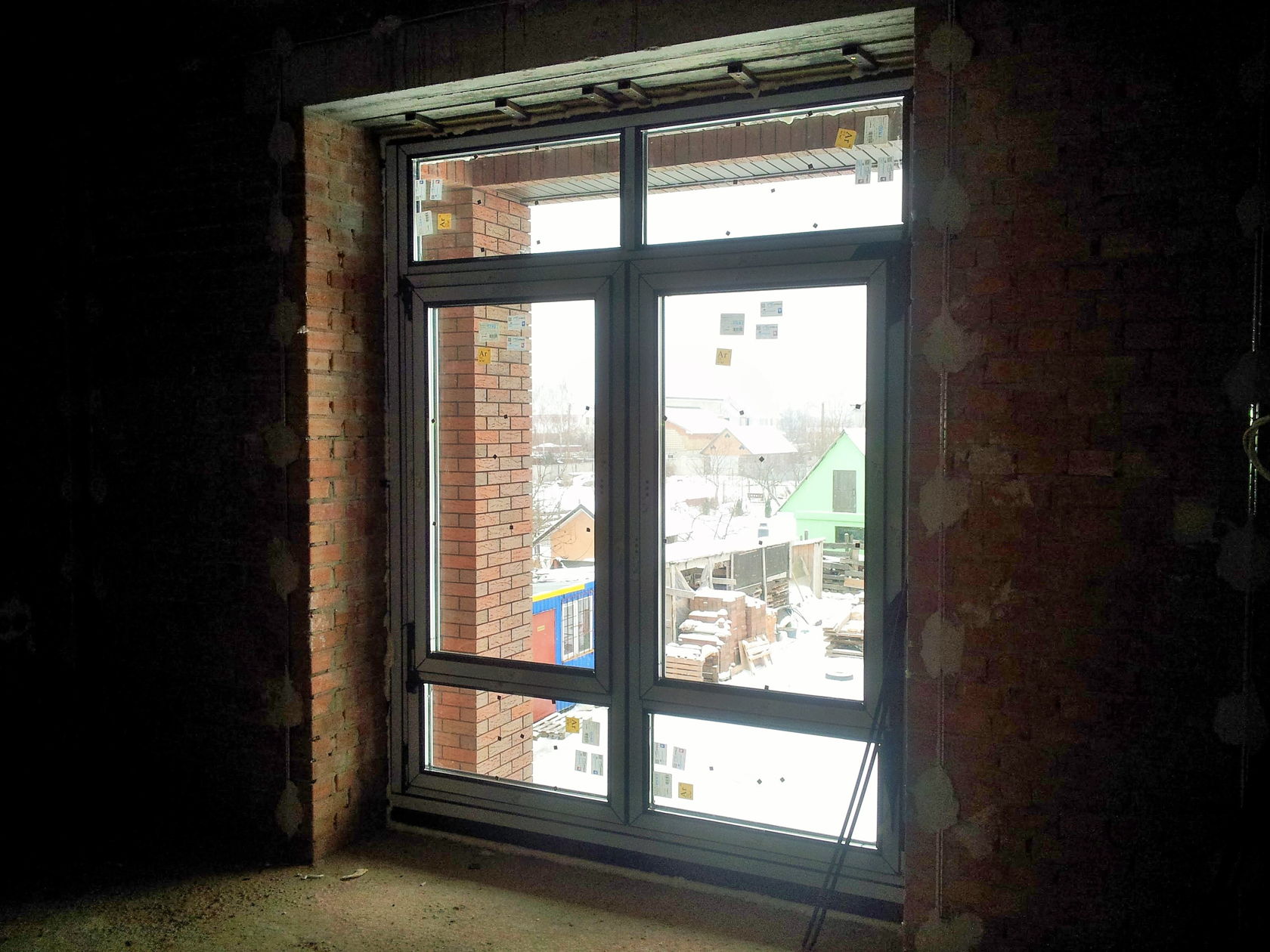

Однако наиболее сложным участком для нас стала верхняя часть оконного проема. Там тепловой зазор, который был заполнен минеральной ватой, проникал гораздо глубже в плоскость расположения окна. Так как все окна большие и цветные, то крепить их на стандартные пластины было бы не корректно. Поэтому пришлось предусмотреть усиленный выносные пластины из профильной трубы 50х25. При таком способе крепежа их точно не покрутит на солнце в результате температурных расширений.
Монтаж боковых частей окна прозиводился на рамный анкер. Он утапливался внутрь рамы, а отверстие задувалось монтажной пеной и закрывалось специальной заглушкой.
Характеристики металлопластиковых окон
На данном объекте была использована следующая комплектация пластиковых окон:
Нижняя часть окна зафиксирована в проеме при помощи анкерной пластины толщиной 2,5 мм.
Пока монтажная пена выглядывает по периметру. Позже мы покроем ее специальными герметиком, а сам шов закроем нащельником.
То есть будет выполнен полноценный тёплый монтаж окон. Хотя в таком формате многослойной стены делать его непросто.
То есть будет выполнен полноценный тёплый монтаж окон. Хотя в таком формате многослойной стены делать его непросто.
Locally grown grape is cheap and very juicy

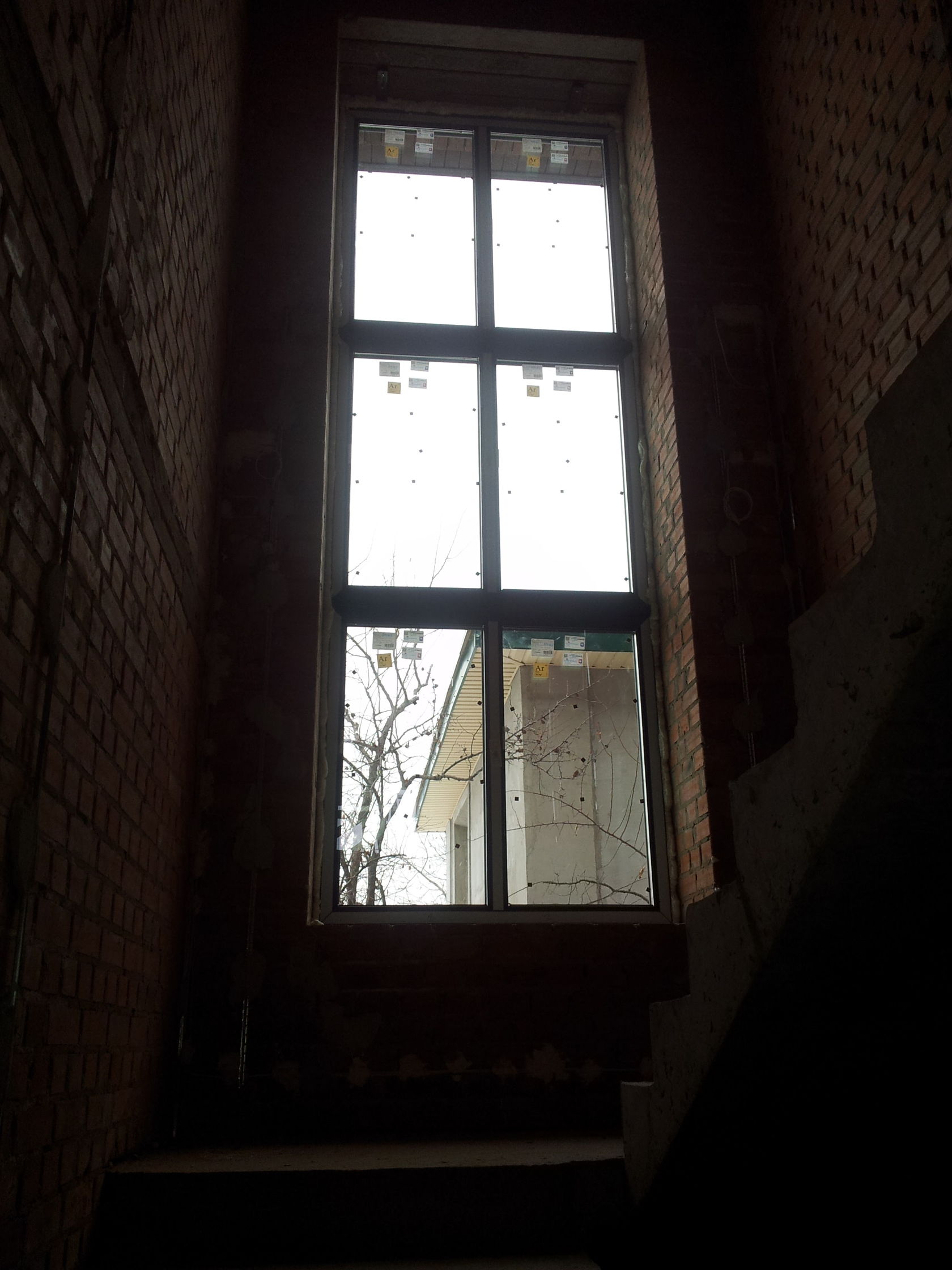

Далее монтаж самой большой конструкции. Ее высота более 5-ти метров. Собиралась она из трех частей.
Все части этой конструкции скручивались между собой при помощи специального профиля. Этот профиль выполняет функцию термокомпенсации расширения пластиковых конструкций. Это позволяет спокойно выполнить линейное расширение больших окон при нагреве на солнце без последствий деформации. По бокам, на стыках, предусмотрены специальные закладные, которые позволяю обеспечить прочность фиксации большого окна в проёме.
Данный узел (соединительный профиль) позволяет компенсировать расширение профилей рам двух конструкций. Они таким образом как-бы сильнее прячутся в нахлёст соединителя.
На рисунке внизу показано устройство термокомпенсатора, а также закладные для крепления окна в проеме.

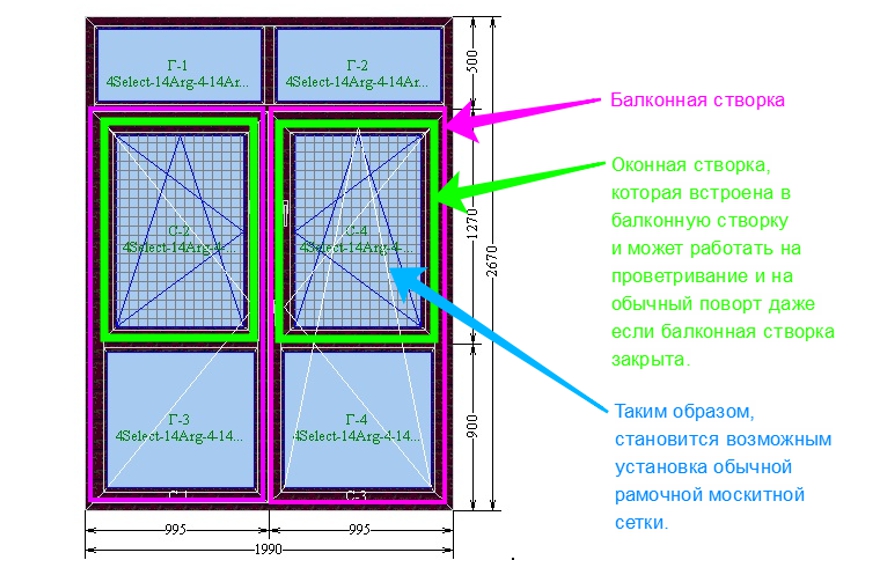

Одной из изюминок проекта стало окно, в котором в каждой из больших створок вмонтирована еще одна створка. Сделано это было для того, чтобы обеспечить одновременно две функции: 1. Открытие больших створок для обеспечения технического доступа на декоративный балкон; 2. Для возможности установки москитных сеток и обеспечения проветривания небольших основных створок.
разумеется есть большой риск в данной комплектации. будем называть это решение специальной мерой для решения персональной задачи клиента. два года работы данного окна показали его неожиданную жизнеспособность.
Учитывая всю неоднозначность данного решения, окно было закрепелено с удвоенным количеством крепления, а также с усиленным армирующим профилем.
Тем временем пришла пора закрыть монтажный шов от воздействия внешней среды.
Монтажная пена должна быть обязательно заизолирована для защиты от воздействия влаги и ультафиолета.
Монтажная пена была аккуратно подрезана. Потом ее покрыли специальным паро-гидроизоляционным герметиком СТИЗ. После всего этого, монтажный шов закрыли красивым наличником покрытым такой же ламинацией как и все окна.
