ALUPROF MB-104 PASSIVE

Оконно-дверная система алюминиевых профилей для пассивных домов

Aluprof MB-104 PASSIVE

Оконно-дверная система алюминиевых профилей с максимальной термоизоляцией для использования в пассивном строительстве.

Термоизоляция для открытого окна	UW от 0,53 \| W/(m2K)
Сопротивление ветровой нагрузке	класс C5/B5 PN-EN 12210:2001
Водонепроницаемость	класс AE 1800 \| PN-EN 12208:2001

ЗВУКОИЗОЛЯЦИЯ: Значения индексов звукоизоляции Rw(C, Ctr), RA1 и RA2 зависят от применяемого стеклопакета и типа конструкции.
ВОЗДУХОПРОНИЦАЕМОСТЬ: Воздухопроницаемость окон и балконных дверей наружного монтажа классифицирована в соответствии со стандартом PN-EN 12207 и соответствует классу 4. Воздухопроницаемость дверей наружного монтажа классифицирована в соответствии со стандартом PN-EN 12207 - не менее класса 3.3.7.
ТЕПЛОИЗОЛЯЦИЯ: Расчеты коэффициентов теплопередачи Uf для оконных рам системы MB-104 Passive выполнены в соответствии с рекомендациями стандарта PN-EN ISO 10077-2.

Общая информация о системе Aluprof MB-104 PASSIVE

Пассивная оконная система MB-104 с терморазрывом, обладающая очень хорошими теплоизоляционными свойствами, отвечает всем требованиям, предъявляемым к элементам, используемым в пассивных зданиях. Эта система разработана для выполнения элементов внешнего архитектурного обустройства, например, различных типов окон, веранд, витрин, пространственных конструкций с высокими показателями тепло- и звукоизоляции, герметичностью к воде и воздухопроницаемости, а также высоким сопротивлением самой конструкции. Параметры окон на основе системы MB-104 Passive превосходят самые строгие применимые нормы и стандарты.

ОСОБЕННОСТИ ДВЕРНОЙ И ОКОННОЙ СИСТЕМЫ MB-104 Passive:

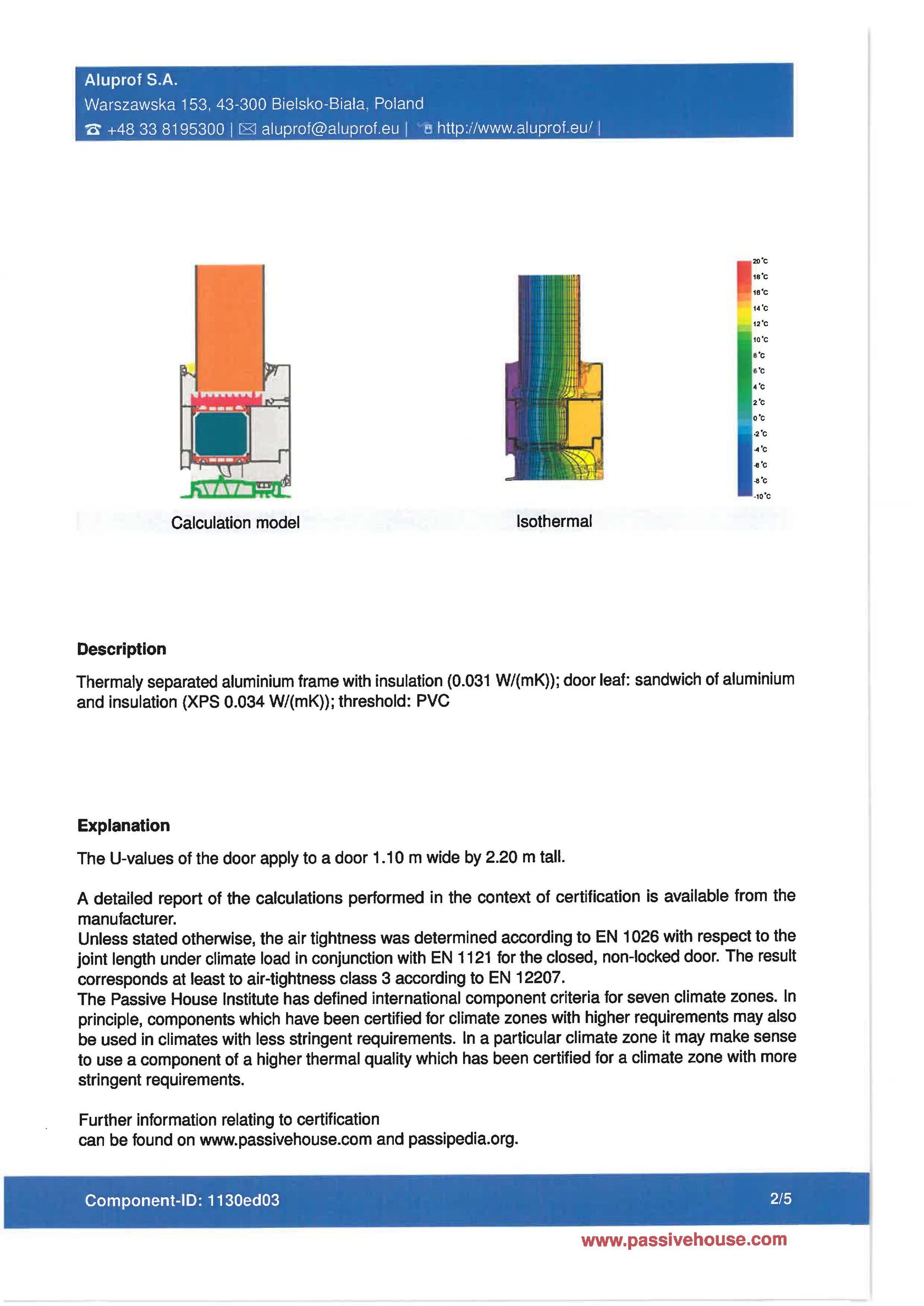

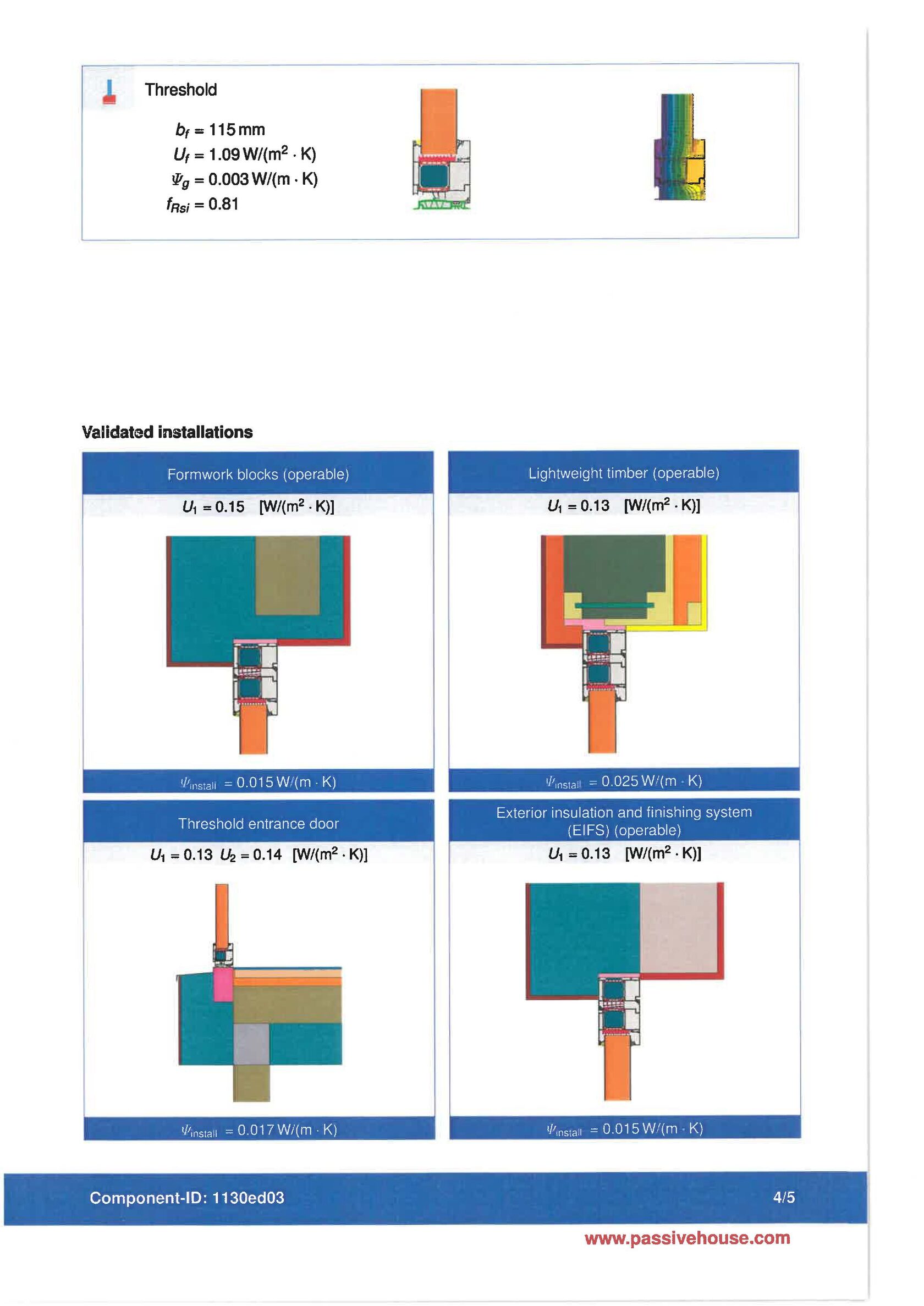

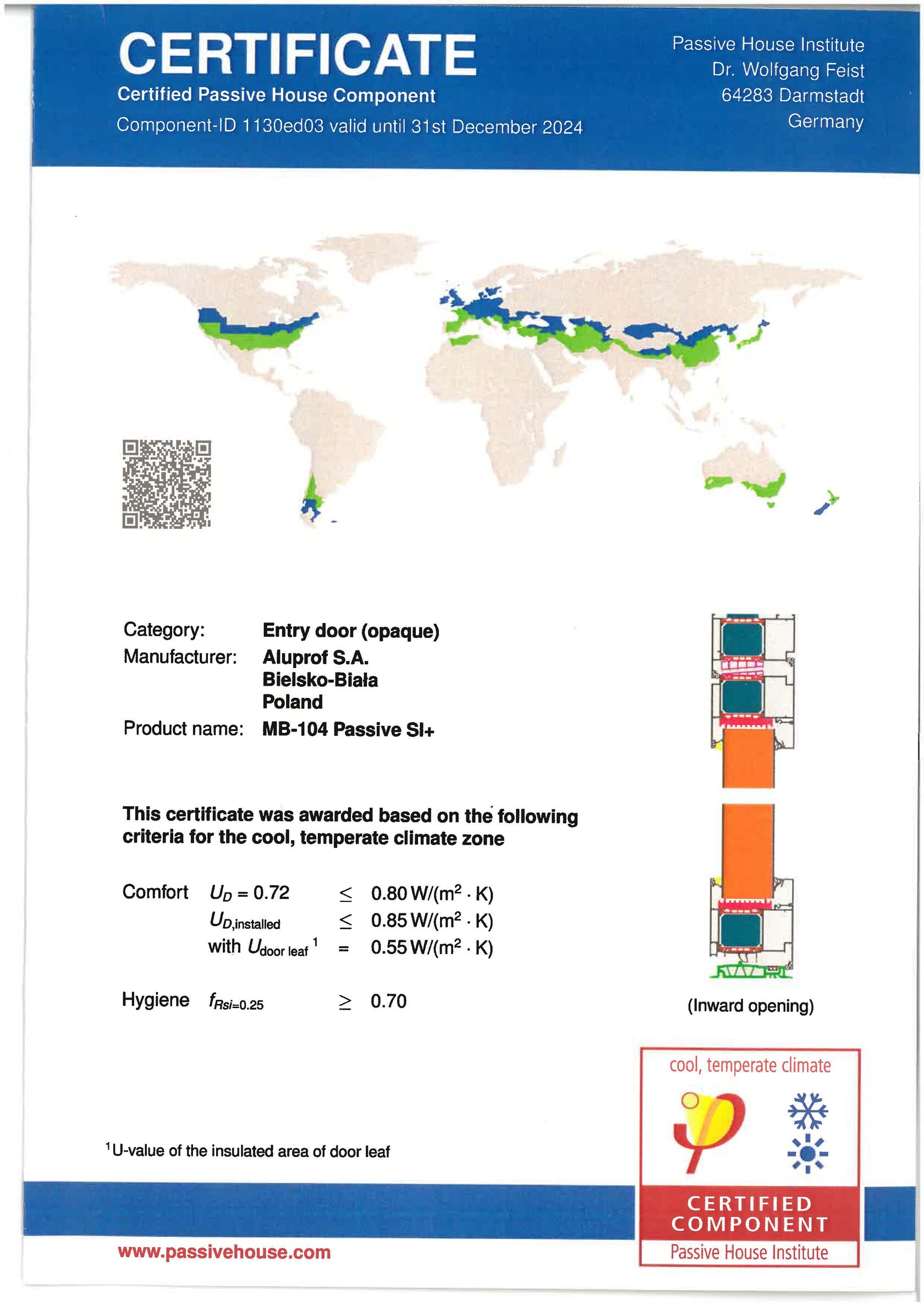

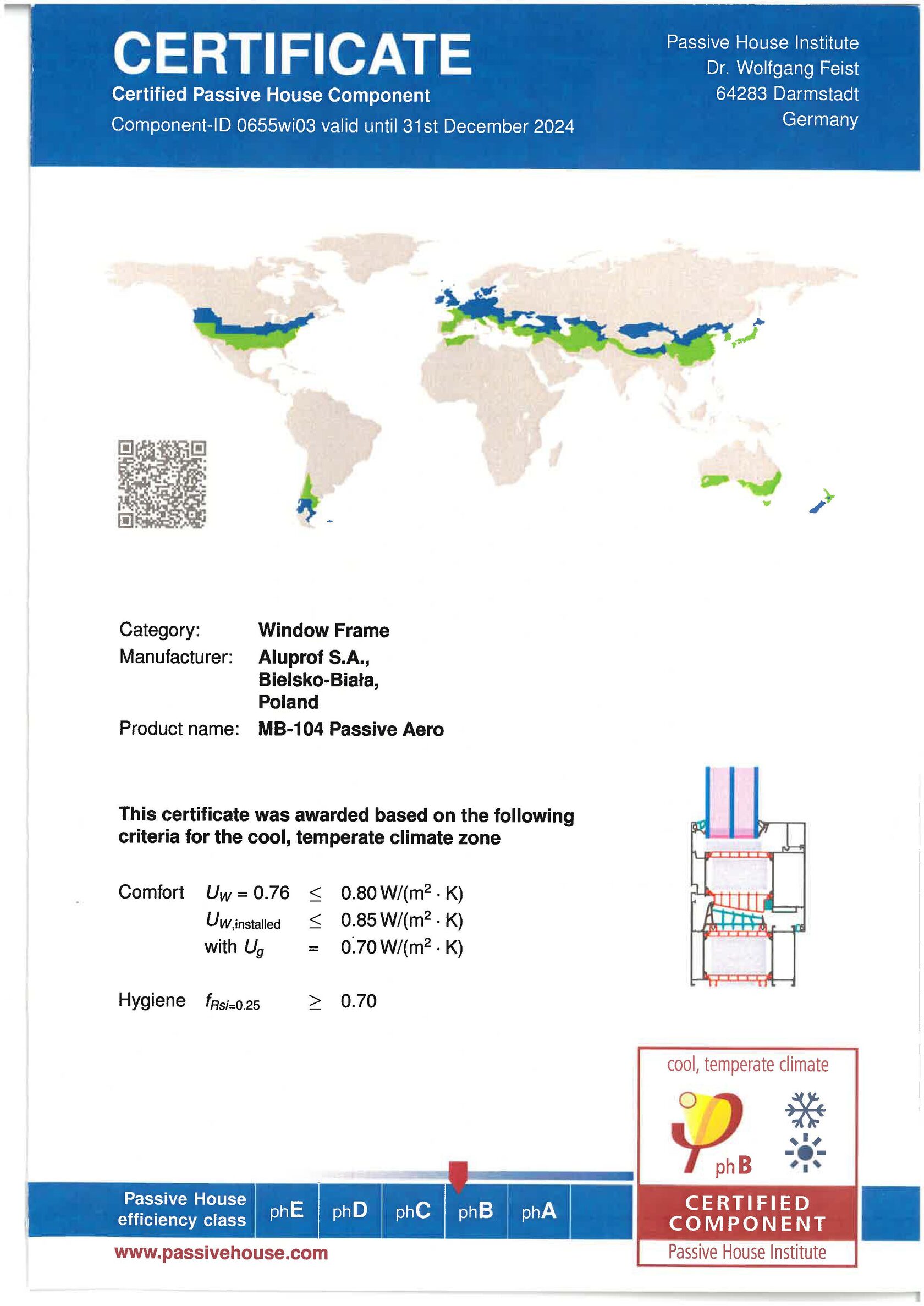

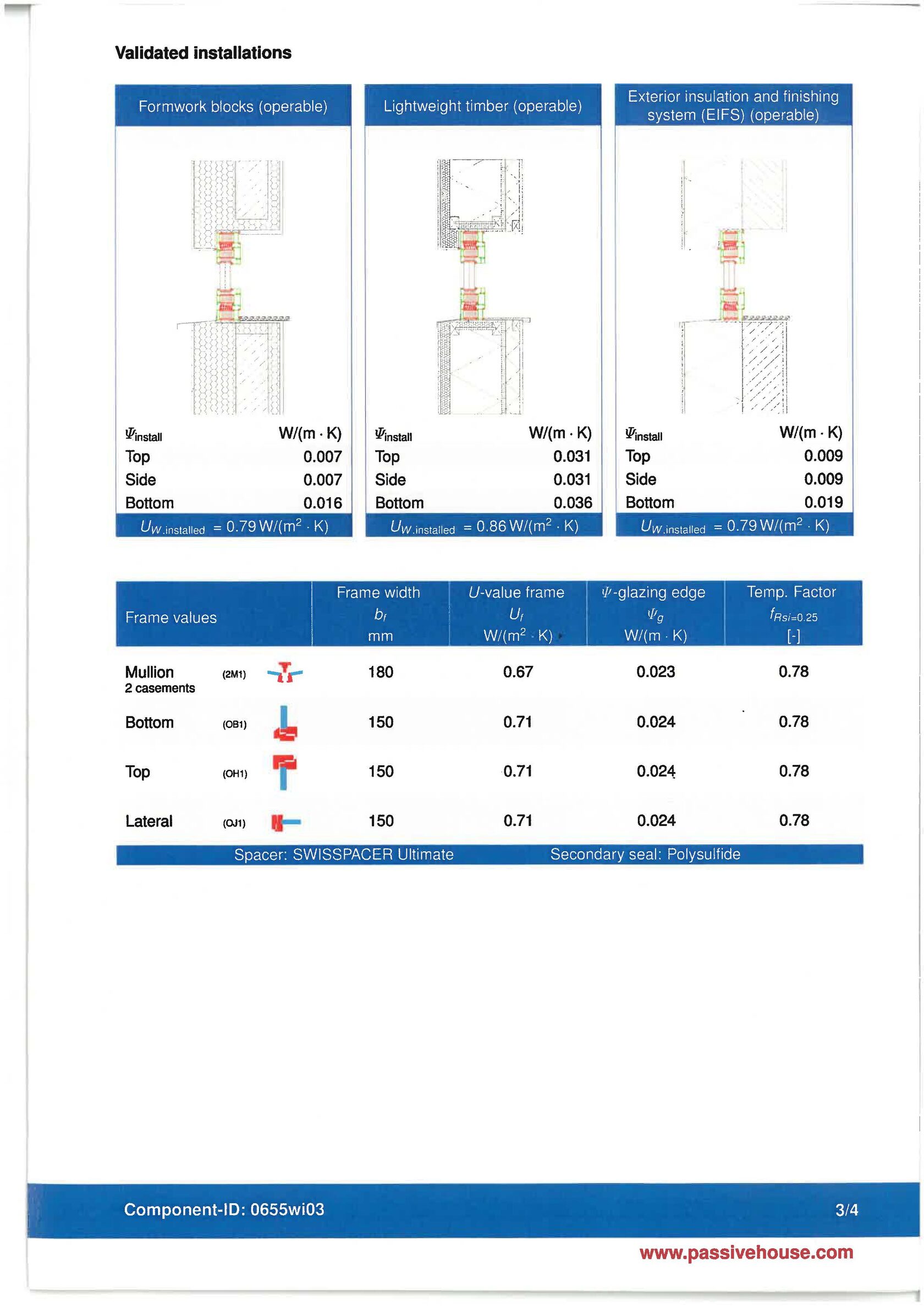

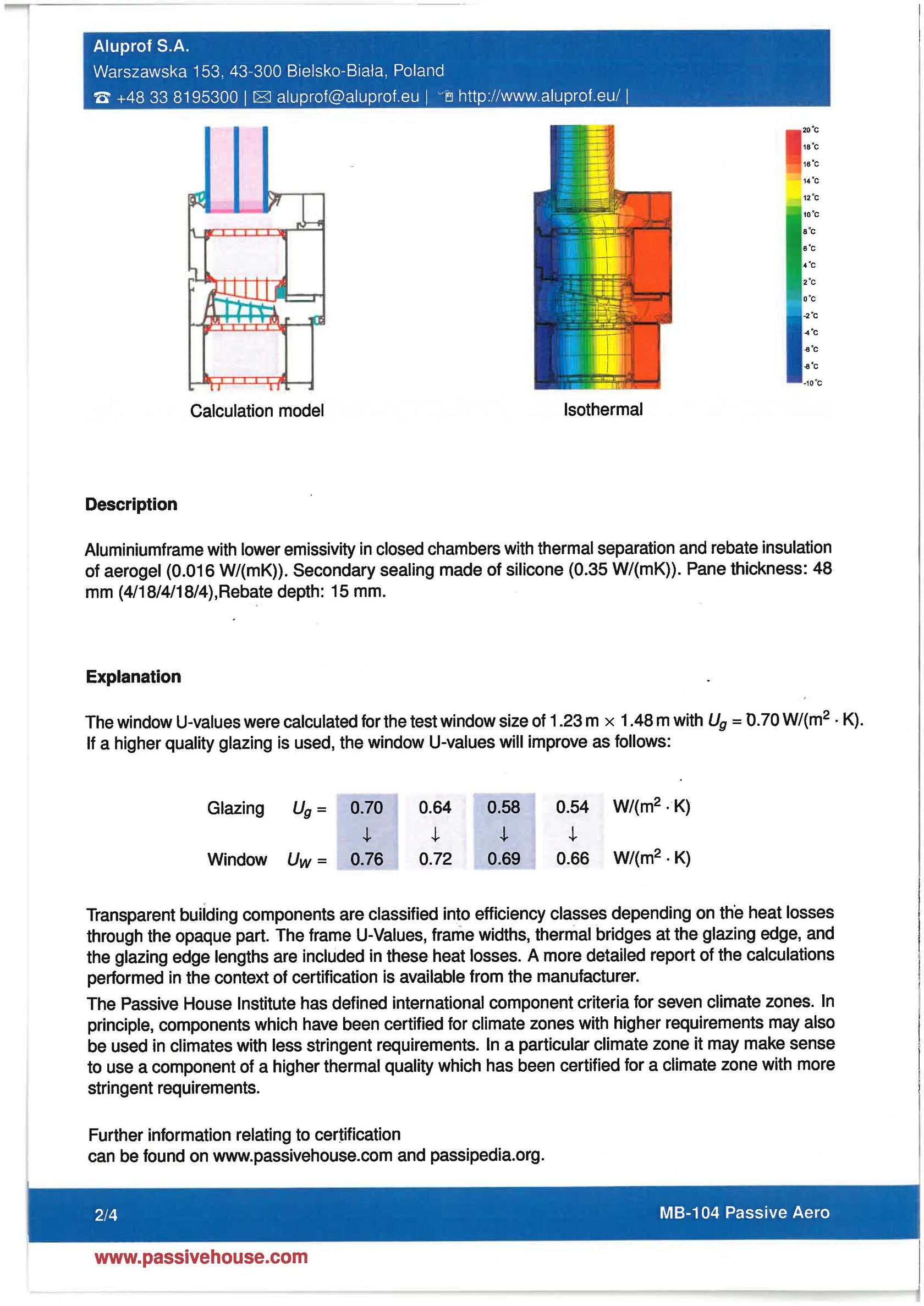

Окна этой системы сертифицированы Институтом пассивного дома в Дармштадте и имеют сертификат, подтверждающий, что сертифицированная продукция идеально подходит для установки в зданиях с пассивными параметрами. PHI Darmstadt — самый известный институт, продвигающий идею пассивных домов. Критерии, которым должен соответствовать данный институт для получения такого сертификата, являются самыми строгими на рынке.

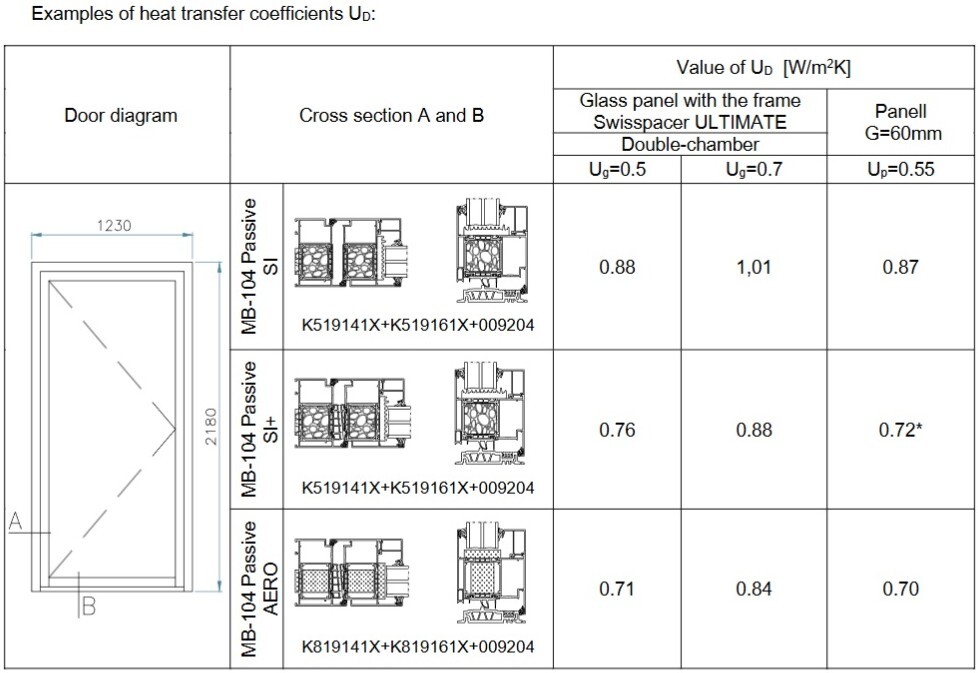

Коэффициенты теплопередачи в дверях и окнах с двухкамерным стеклопакетом и пластиковой рамой между стеклами достигают отличных значений - Uw≤0,80 Вт/(м2К). Примеры коэффициентов теплопередачи Uw в выбранных окнах и значений UD в дверях приведены на следующих страницах данного Технического описания.
Конструктивная глубина оконных профилей: 95 мм (оконная рама), 104 мм (створка) и 95 мм и 95 мм для дверной рамы и полотна соответственно. Такие глубины профилей створки/полотна и рамы создают эффект сплошной поверхности, видимой снаружи после закрытия окна или двери, а внутри - в случае двери - полотно находится заподлицо с дверной коробкой.
Стандартизированная конструкция дверей и окон в этой системе не требует каких-либо нестандартных операций на этапе производства.
Профили, используемые в системе, имеют трехкамерную конструкцию, сердцевину которой образует изоляционная камера, размещенная между термопрокладками шириной 61, 60 мм или 48,5 мм.

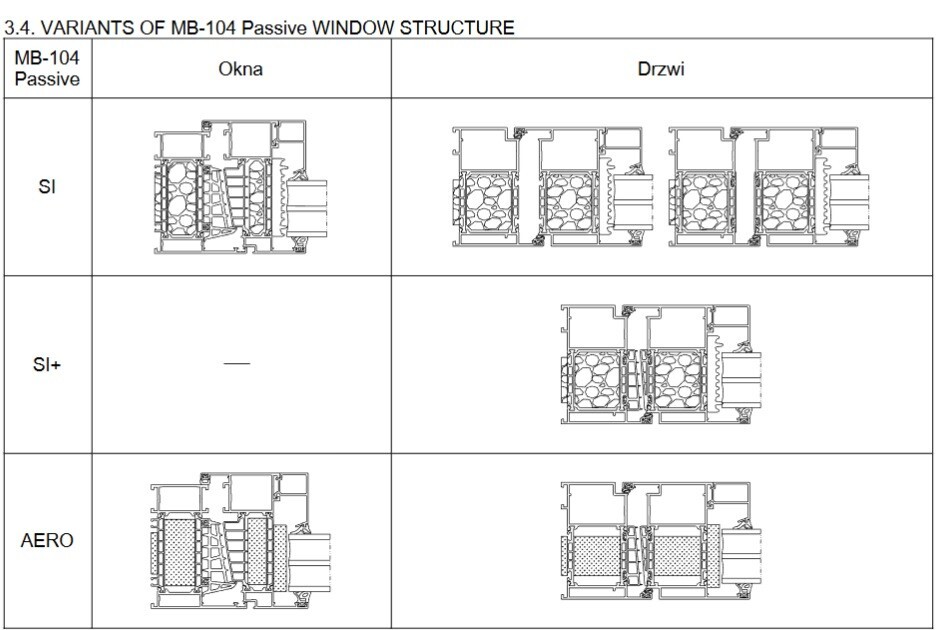

Без необходимости замены базовых профилей и аксессуаров система может быть представлена в двух вариантах 2 (для окон) или 3 (для дверей) с различной теплоизоляцией.
Варианты (MB-104 Passive SI и MB-104 Passive SI+) с центральной камерой внутри составных профилей, между термопрокладками, заполненной утеплителем EPS, обладают очень высокими изоляционными характеристиками. Вариант дверей и окон (MB-104 Passive AERO) с центральной камерой, заполненной специальным утеплителем AERO, достигает самых высоких изоляционных параметров. Благодаря возможности исполнения конструкции в различных вариантах можно удовлетворить различные потребности пользователей, сохраняя при этом низкие затраты на хранение элементов системы и изготовление дверей и окон.
Версия MB-104 Passive AERO оснащена инновационными вставками из материалов с высочайшими теплоизоляционными свойствами. Компания Aluprof S.A. стала первой в мире, применившей этот превосходный изоляционный материал в своих алюминиевых дверных и оконных системах.
Высокая водонепроницаемость и воздухонепроницаемость, а также отличные теплоизоляционные характеристики стали возможными благодаря особой форме двухкомпонентного центрального уплотнителя (с ячеистым изоляционным слоем), а также уплотнителей для остекления и притворов (компрессионный уплотнитель).
Большинство уплотнителей (например, для остекления и внутренних притворов) устанавливаются методом непрерывной зачистки, без обрезки углов. Концы уплотнителей соединяются посередине верхней направляющей дверной и оконной рамы. Центральный уплотнитель обрезается под углом 45° и приклеивается по углам или под углом 90° и приклеивается к резиновому уголку. Центральный уплотнитель также доступен в виде вулканизированной рамки. Такой способ установки уплотнителей гарантирует очень высокую герметичность к проникновению воды и воздуха.
Закрытая форма планок остекления, как в исполнении «Стандарт», так и «Престиж», позволяет надежно монтировать заполнения, что значительно облегчает изготовление противовзломных конструкций. В планки остекления встроены позиционирующие ролики из EPDM, что облегчает монтаж планок в дверную или оконную раму.
Внутренние уплотнители остекления глубоко установлены в планках остекления, поэтому снаружи практически не видны.
Допустимые диапазоны остекления: оконная рама и дверное полотно от 26,5 до 71,5 мм, оконная створка от 35,5 до 80,5 мм. Такой широкий диапазон остекления позволяет устанавливать любые

ТЕПЛОВЫЕ ХАРАКТЕРИСТИКИ Aluprof MB-104 PASSIVE

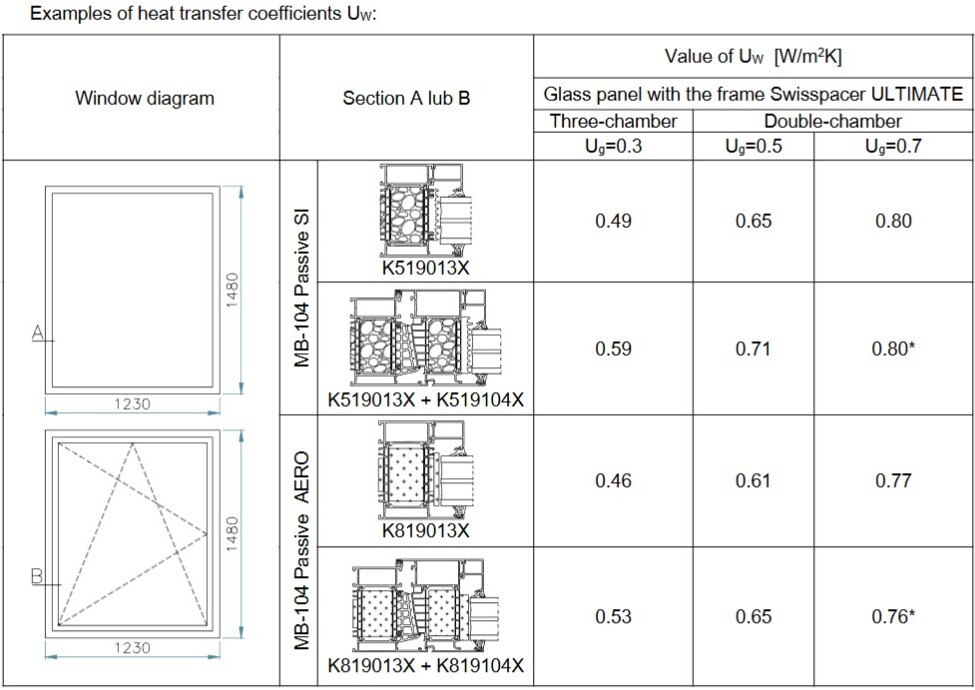

Примеры расчетов теплопроводности типовых окон изготовленных на базе системы Aluprof MB-104 PASSIVE

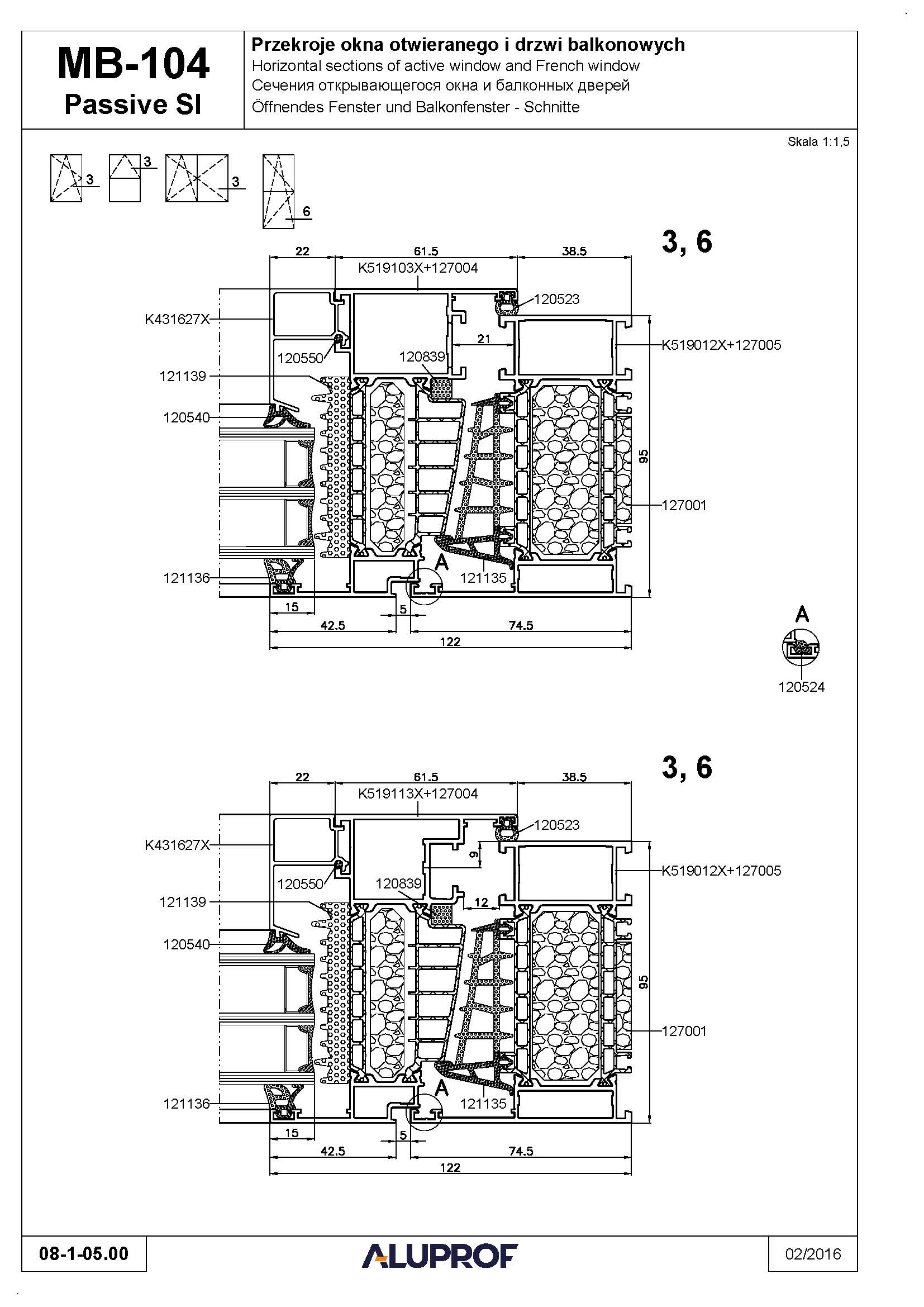

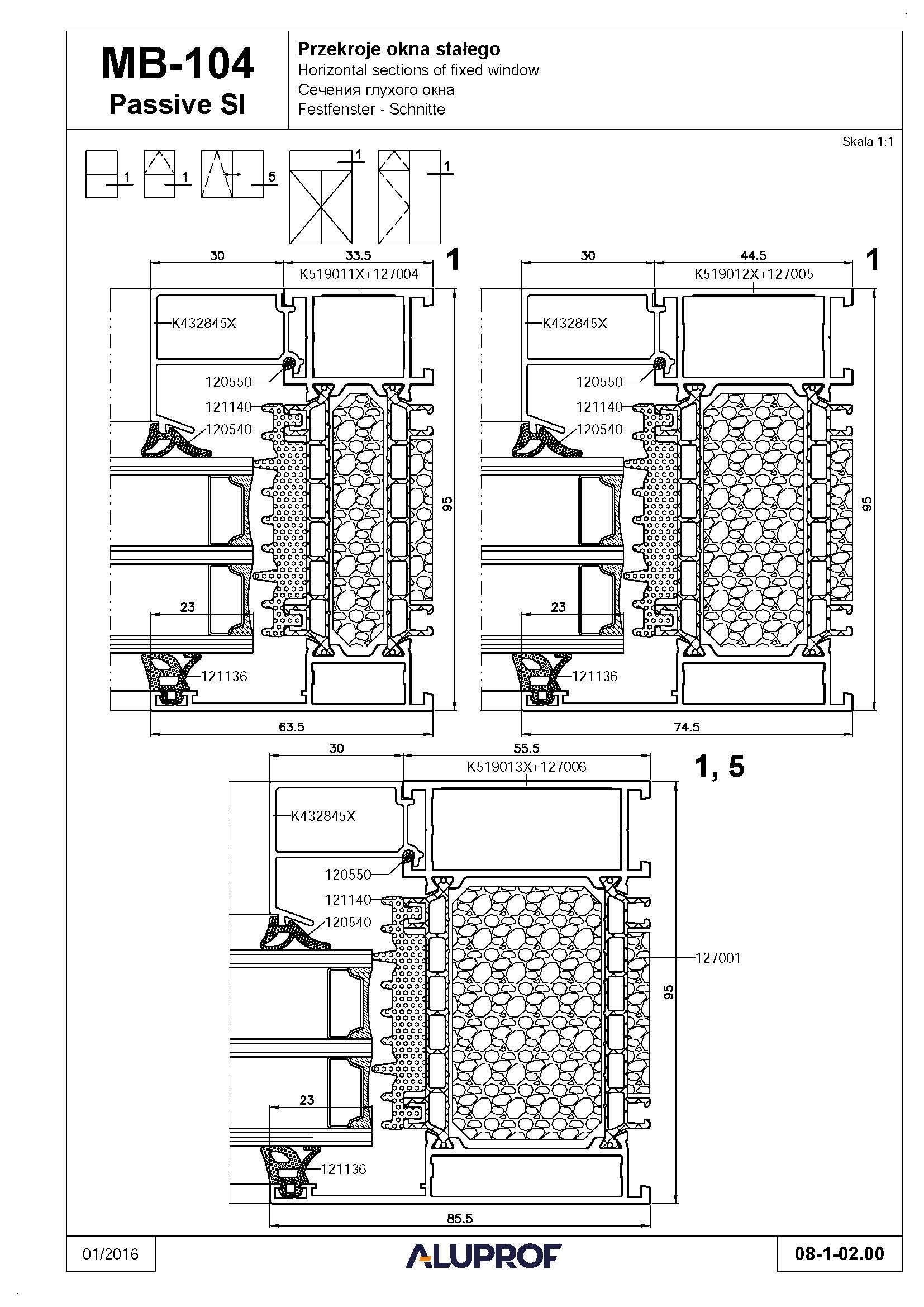

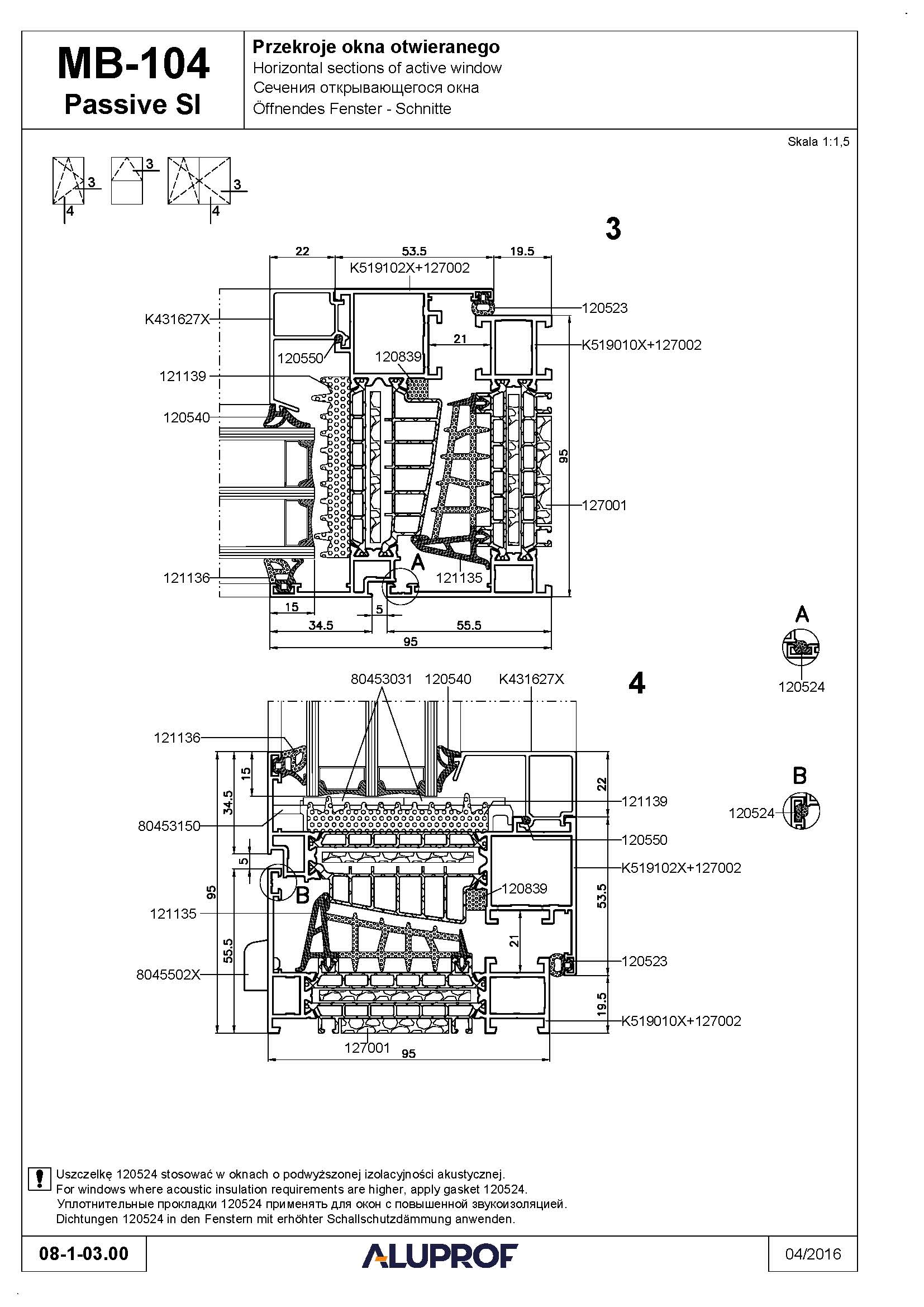

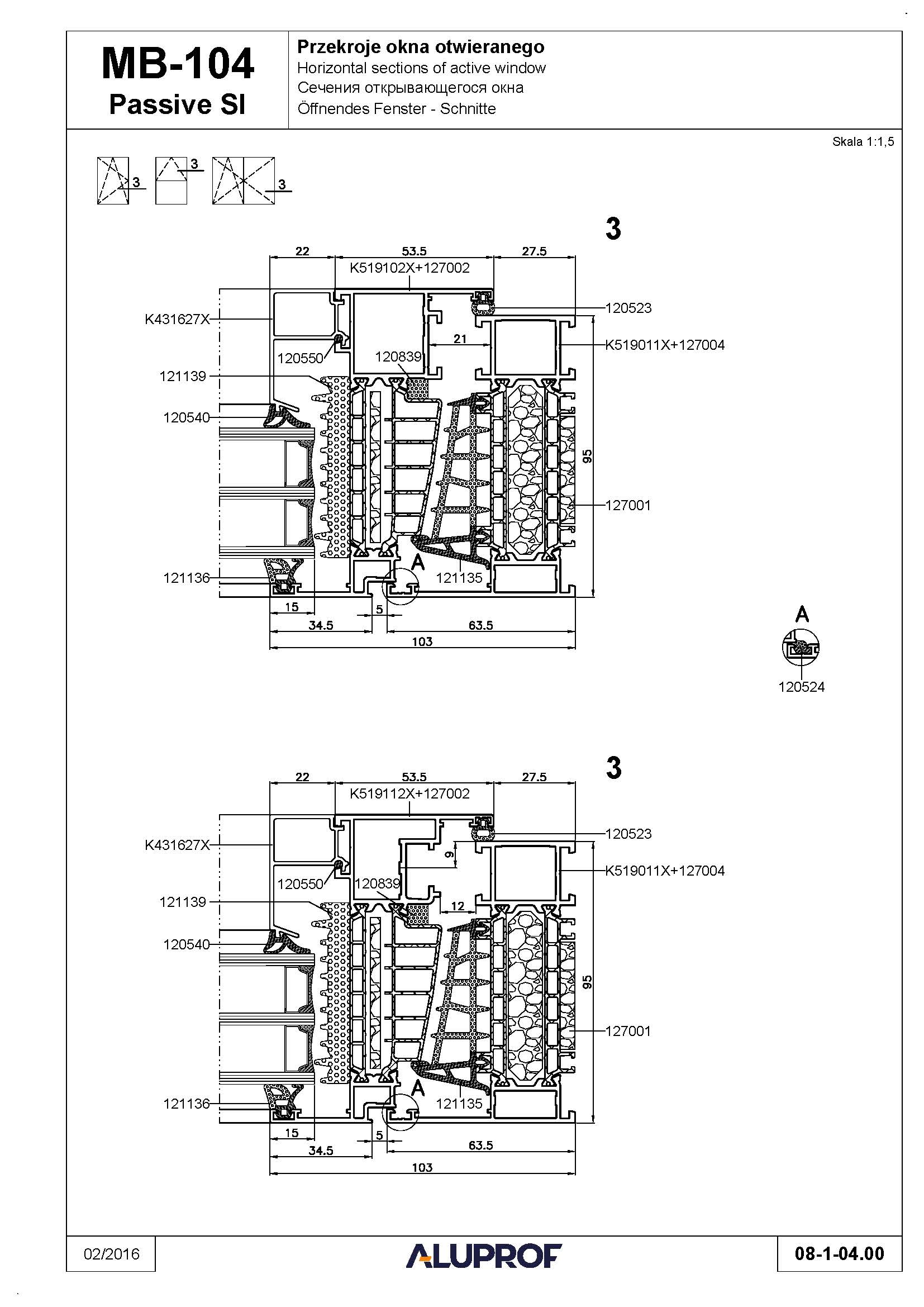

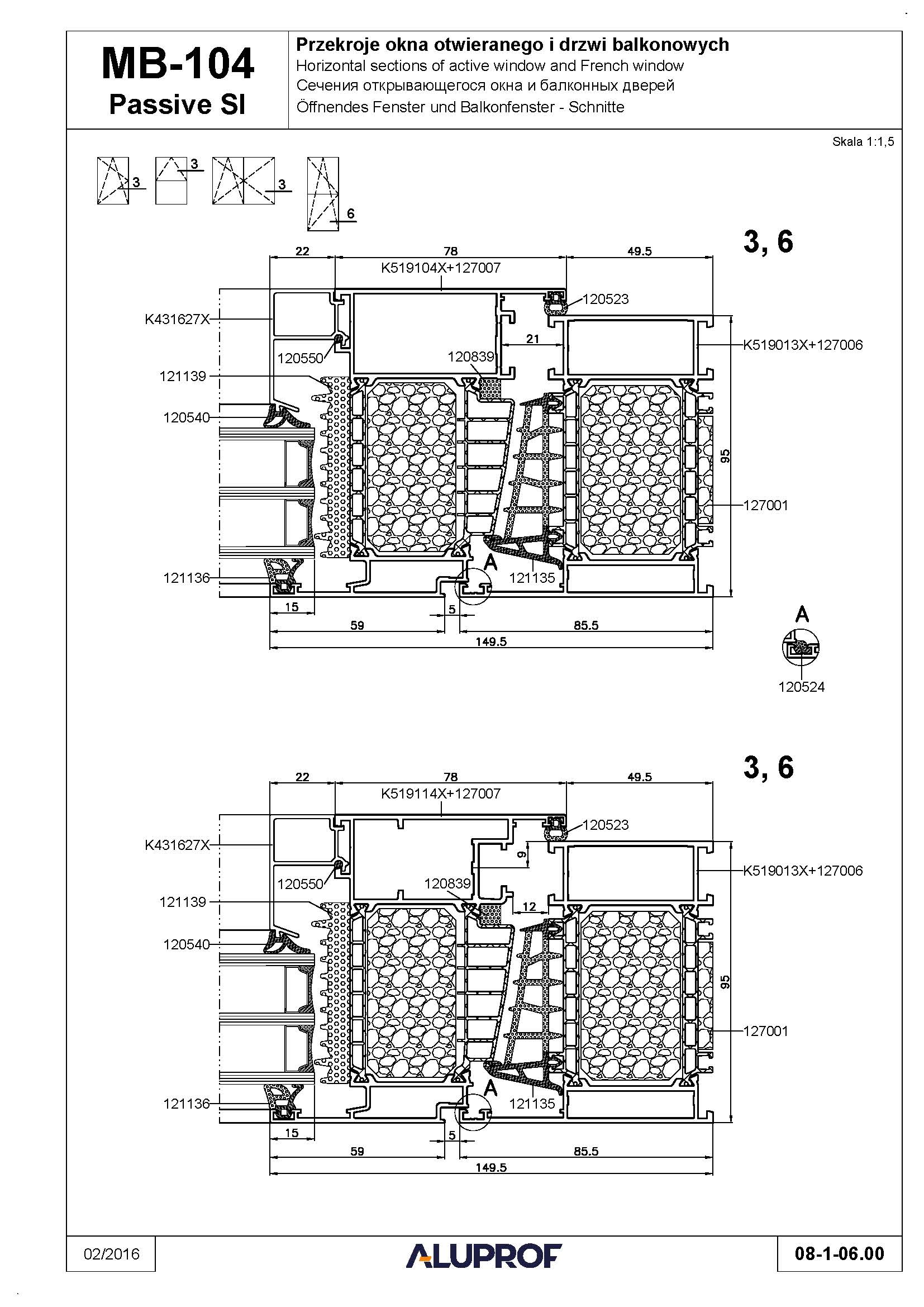

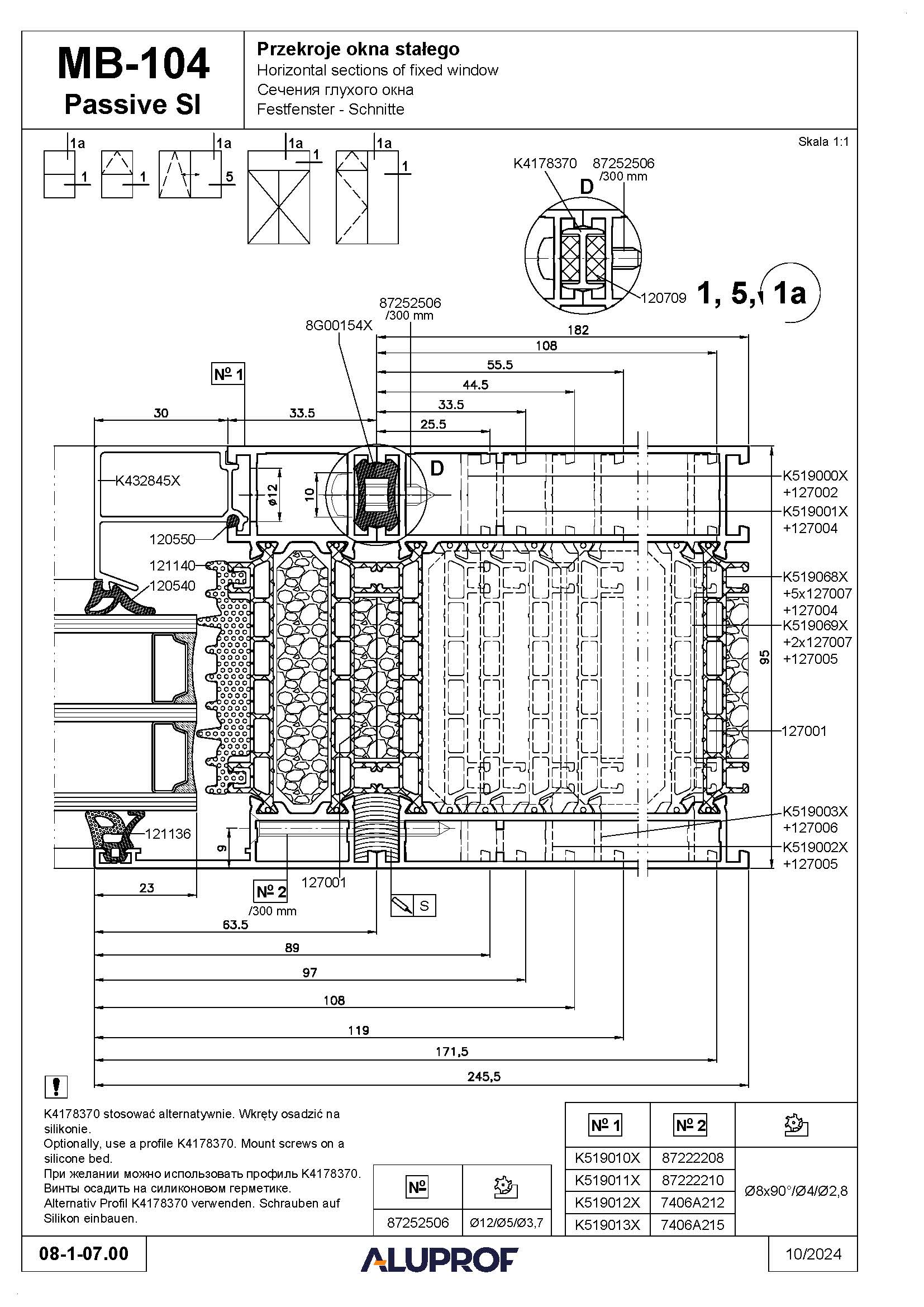

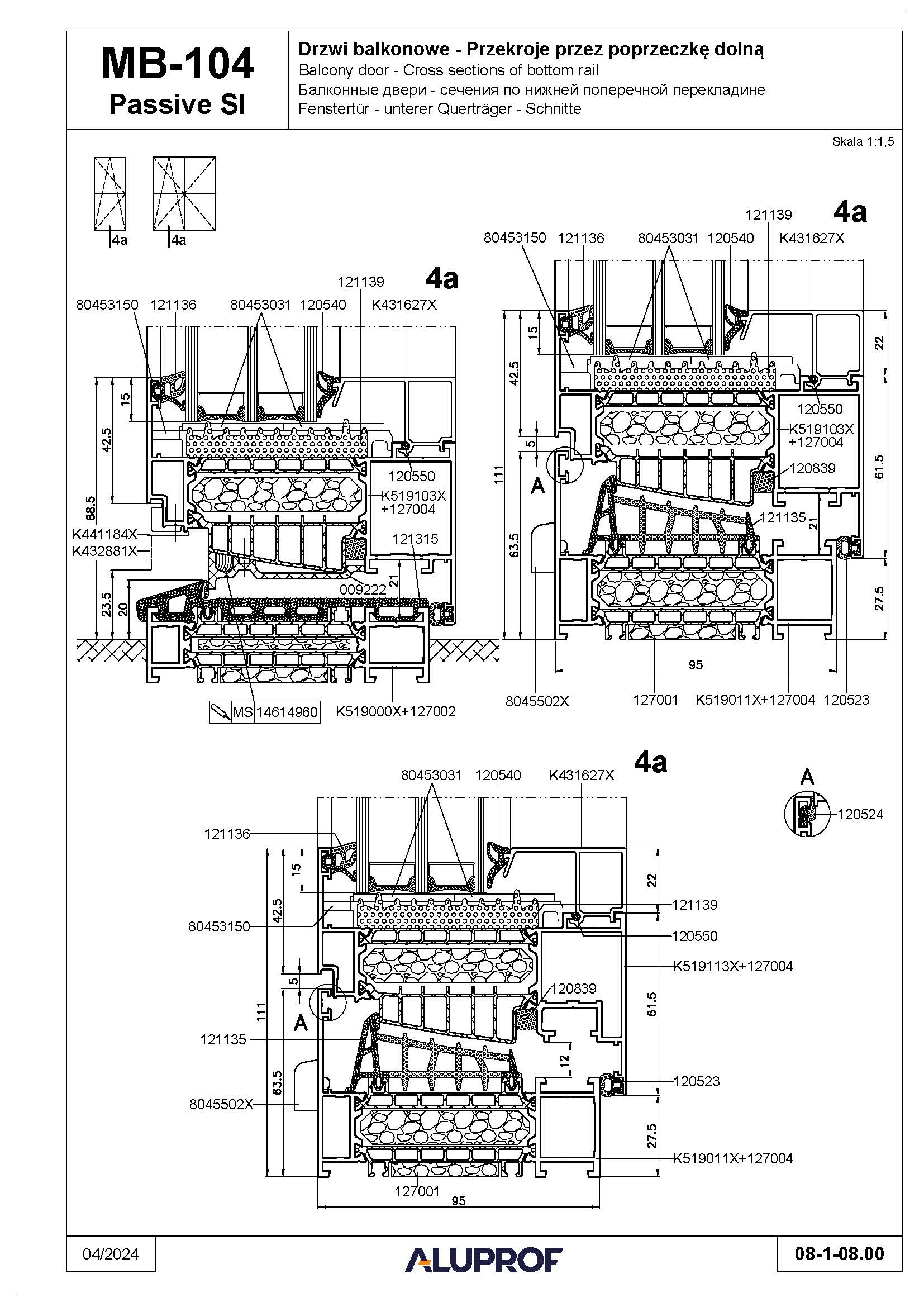

Типовые узлы и сечения Aluprof MB-104 PASSIVE

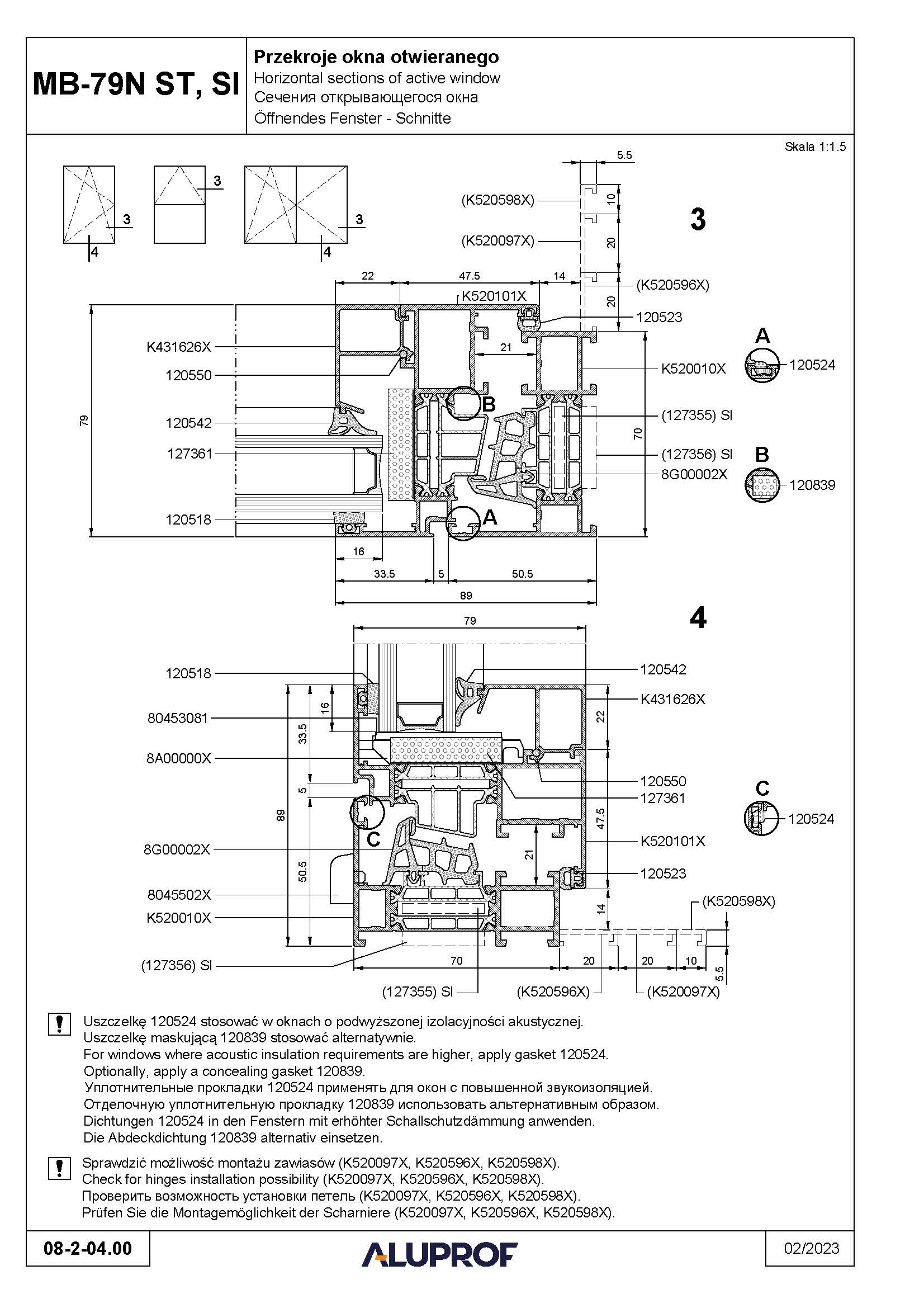

Рабочие чертежи с сечениями основных профилей Aluprof MB-79N и узлов их соединения

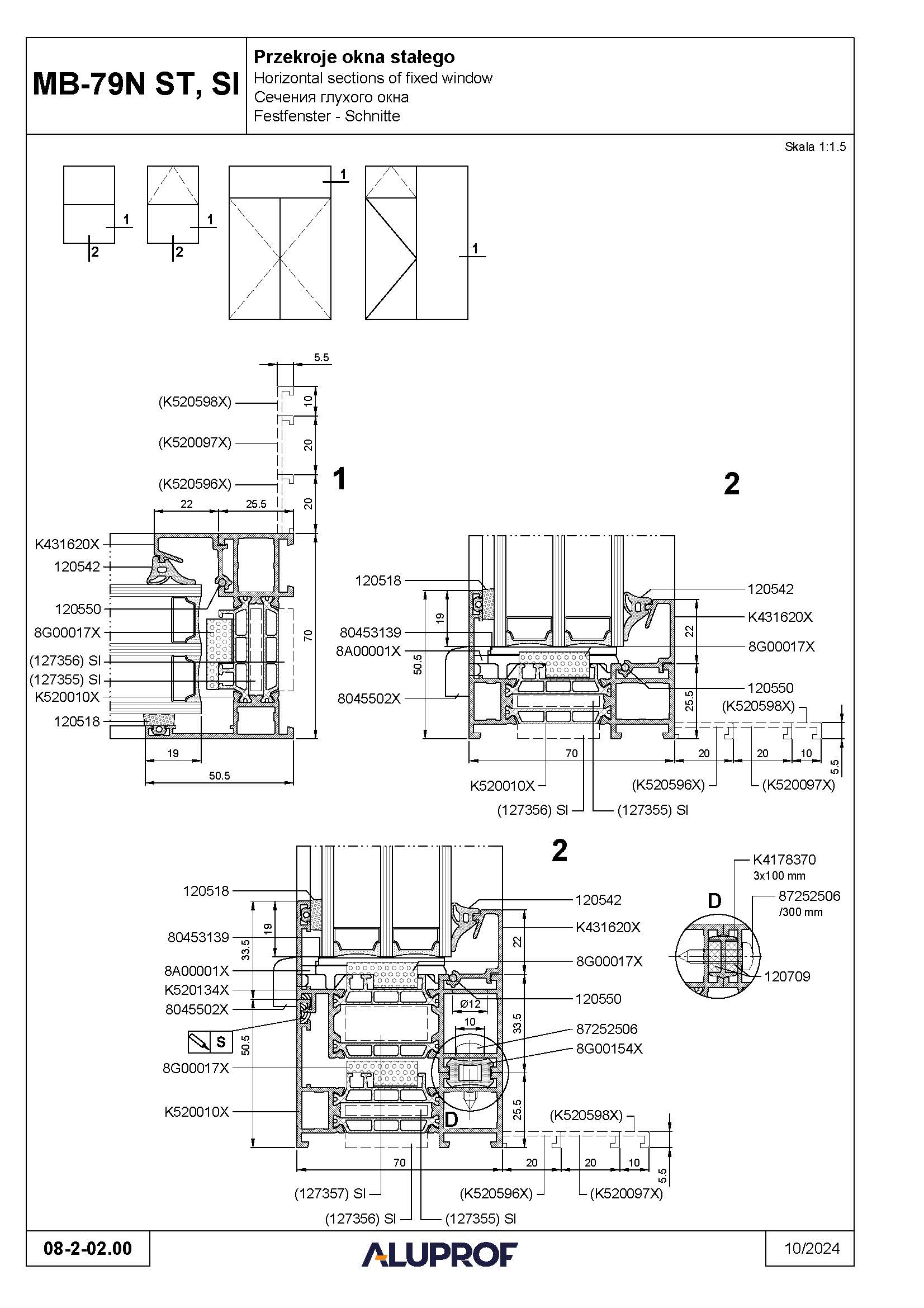

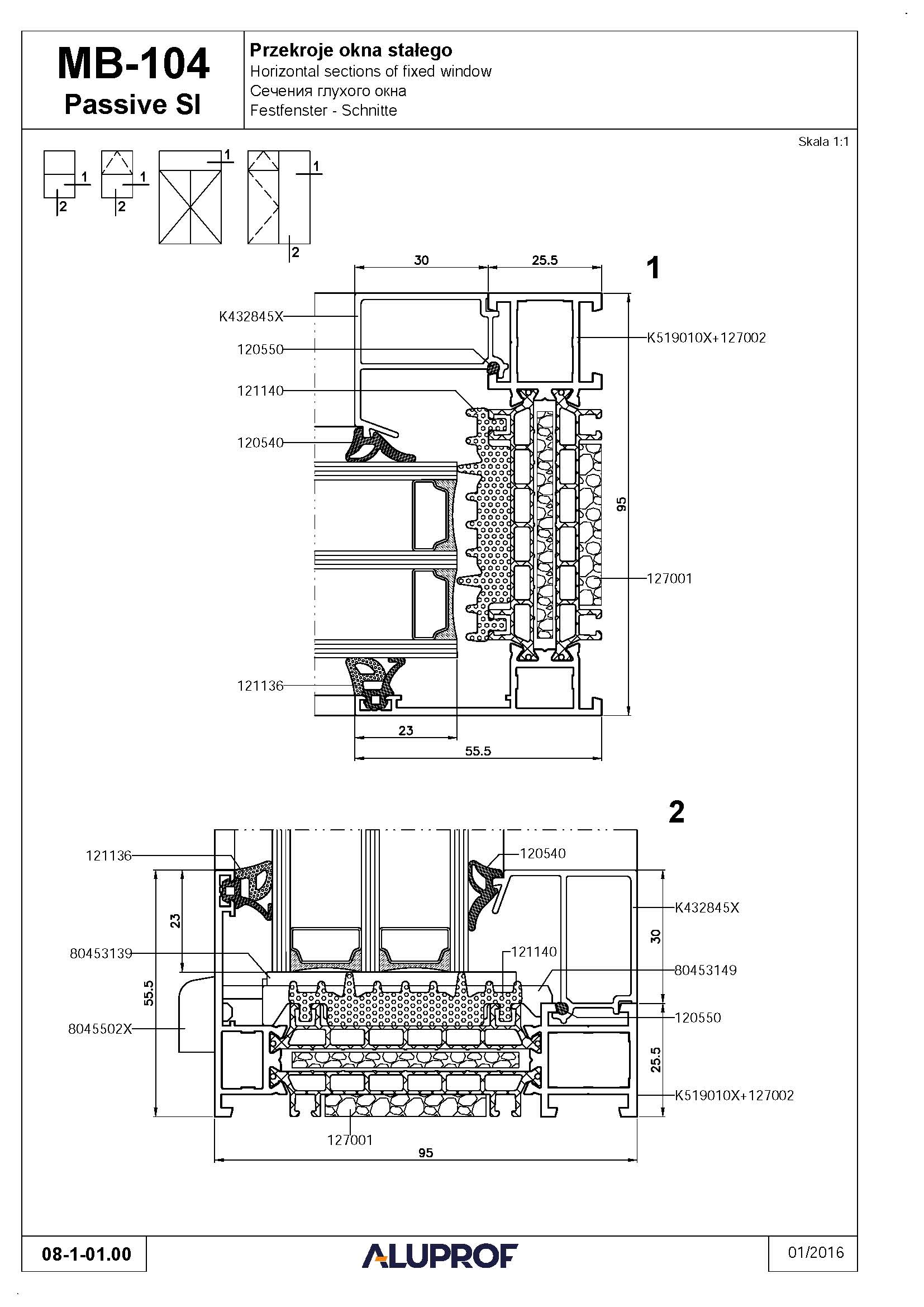

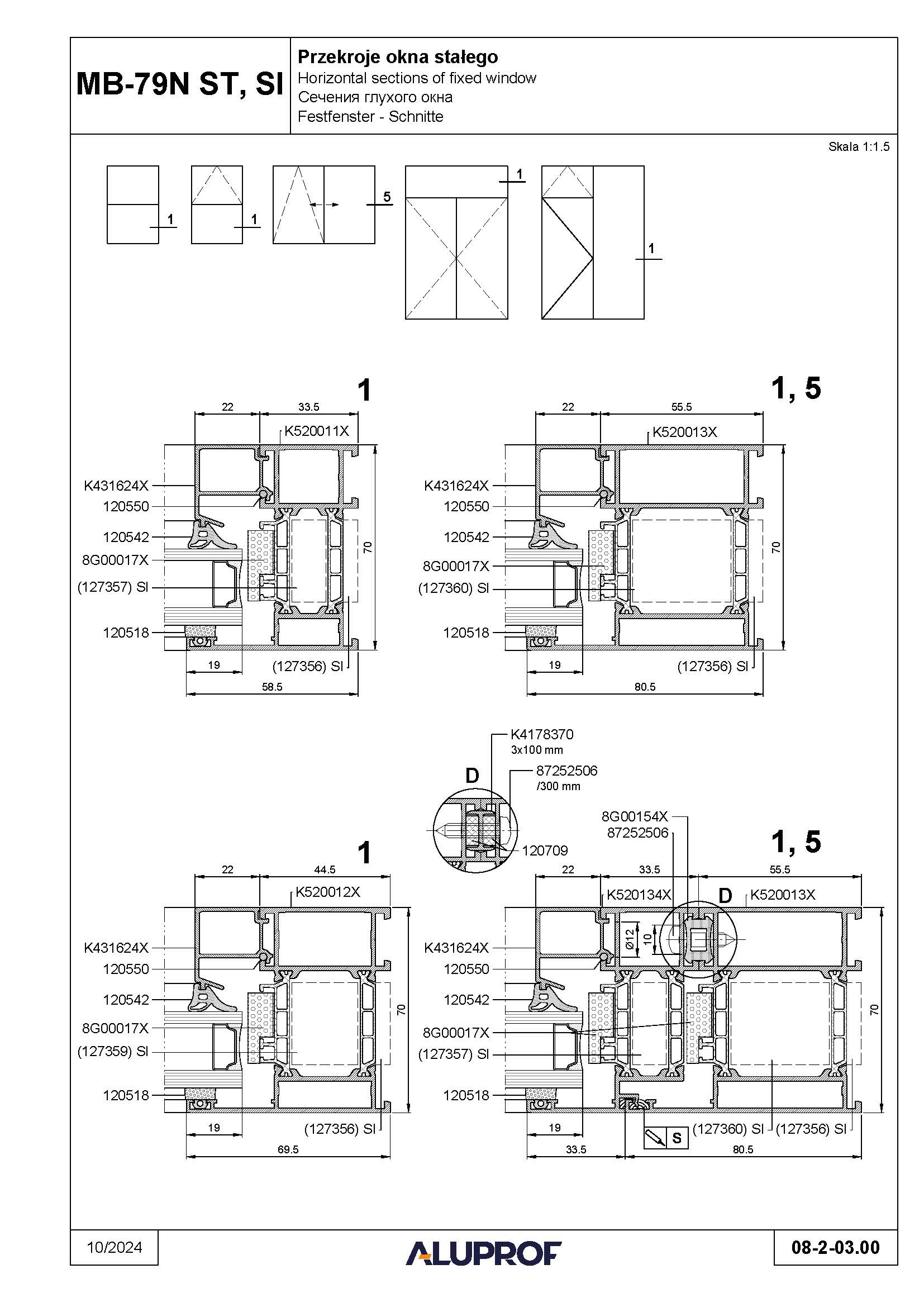

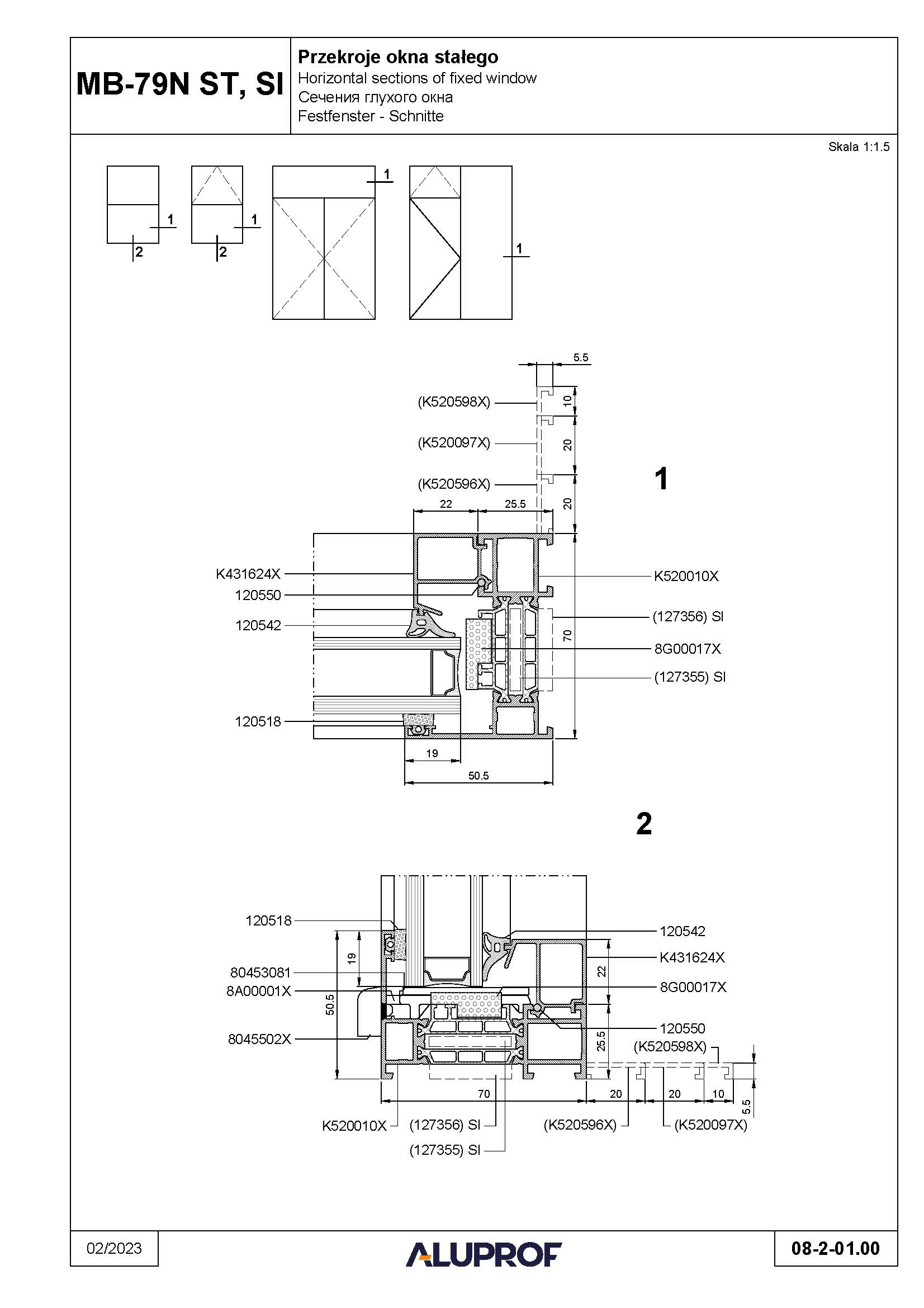

Aluprof MB-79N. Horizontal sections of fixed window Сечения глухого окна

Если для реализации вашего проекта вам необходимо больше чертежей и узлов - свяжитесь пожалуйста с нами и мы насколько возможно подготовим вам дополнительную информацию.

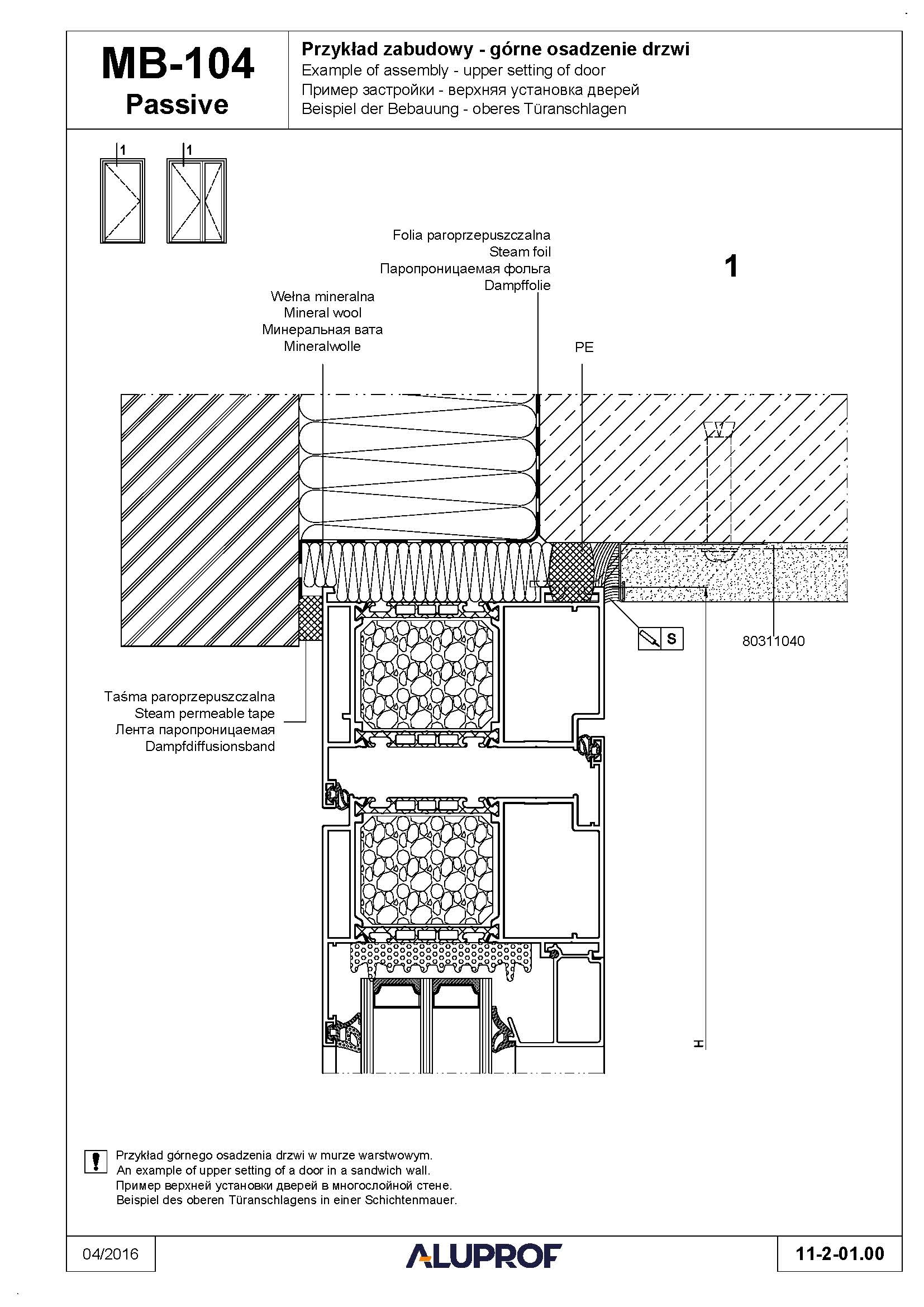

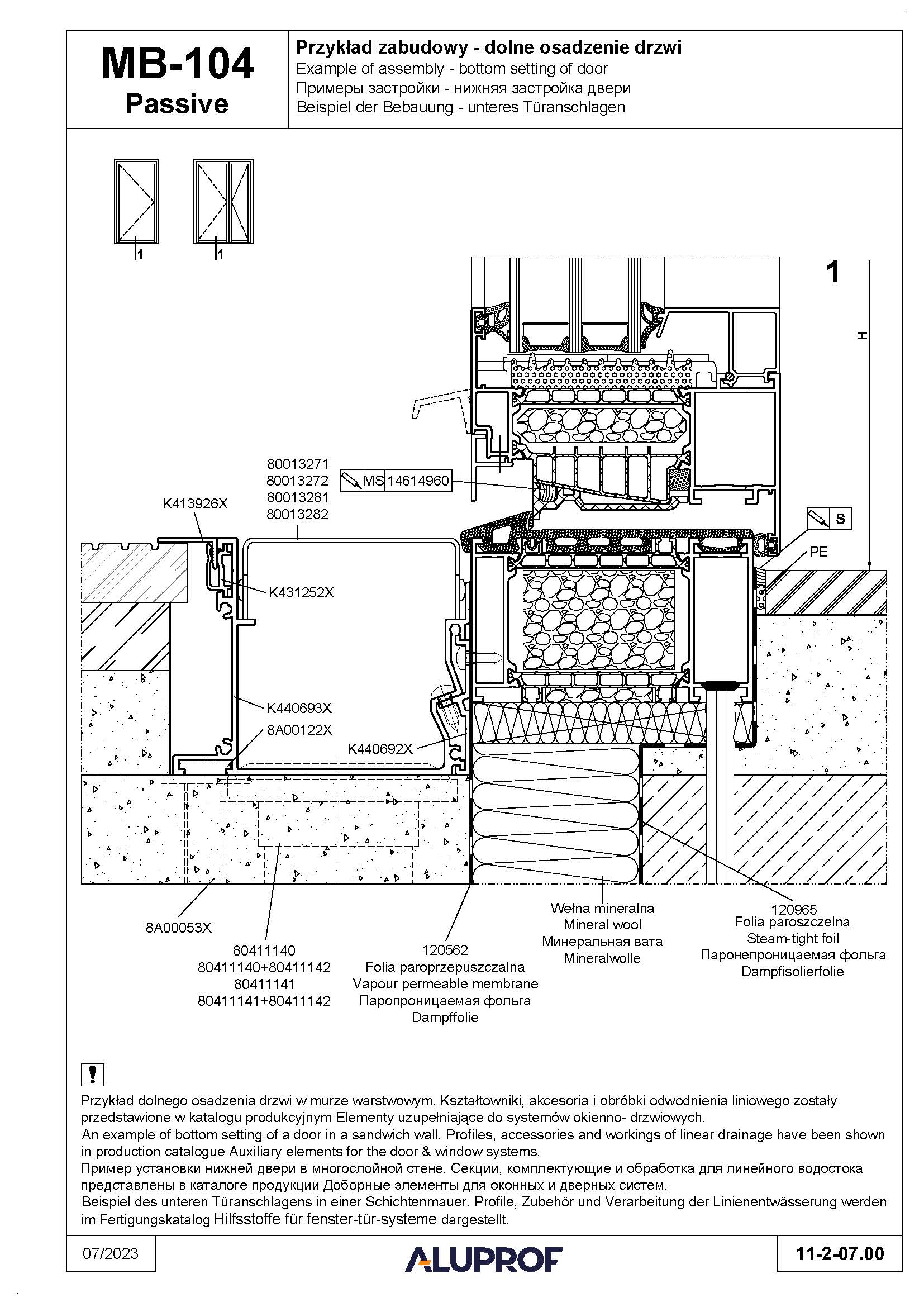

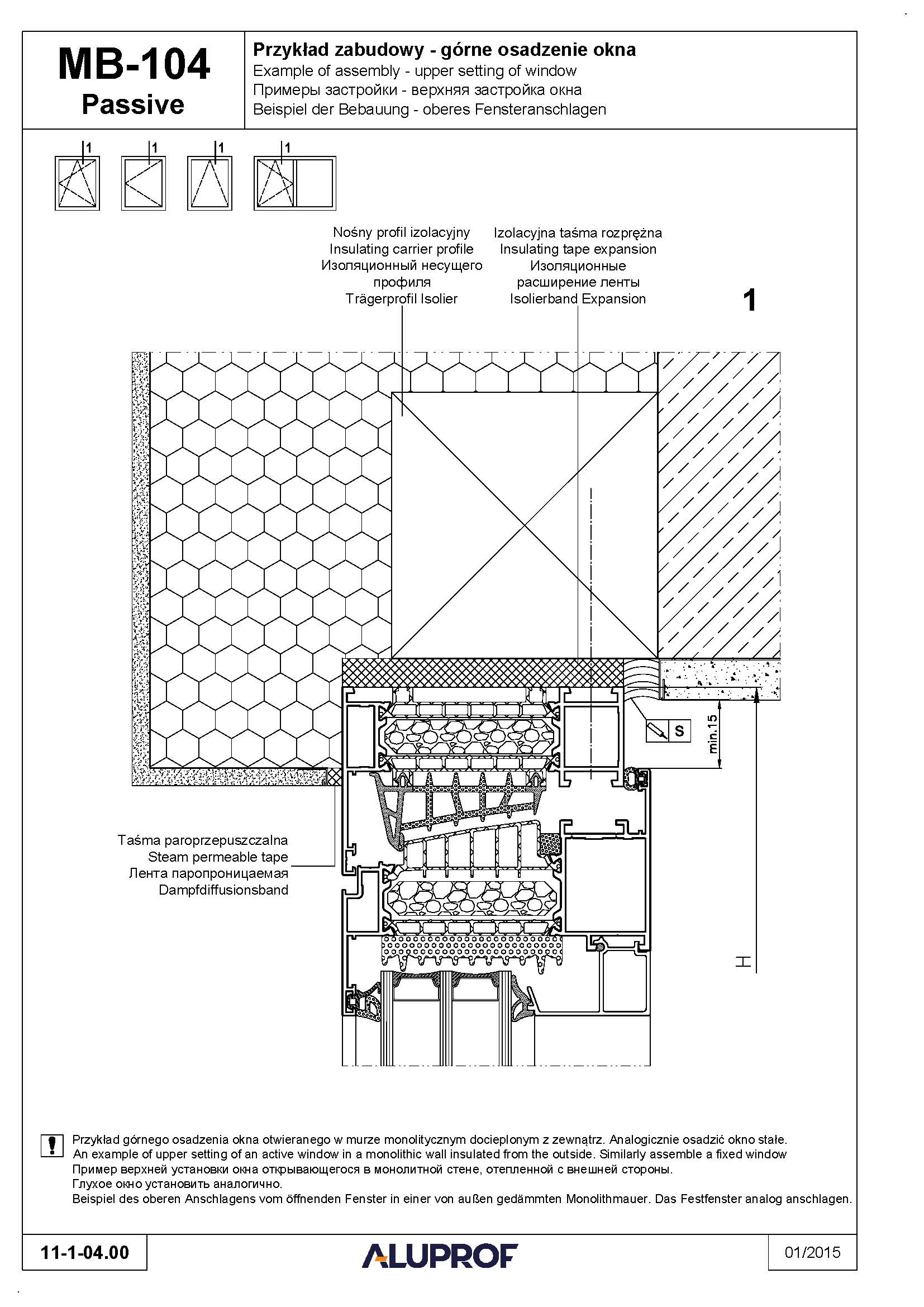

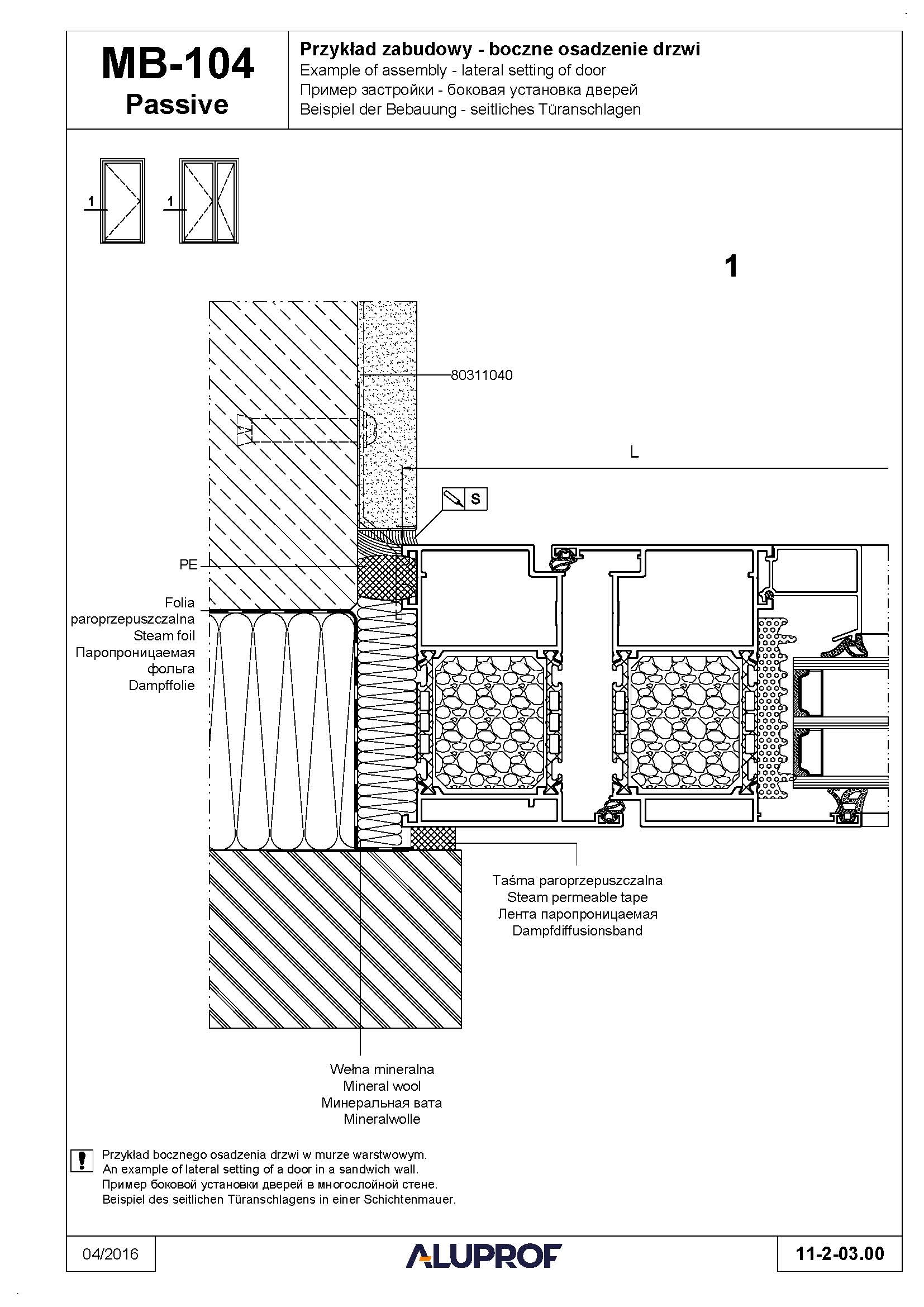

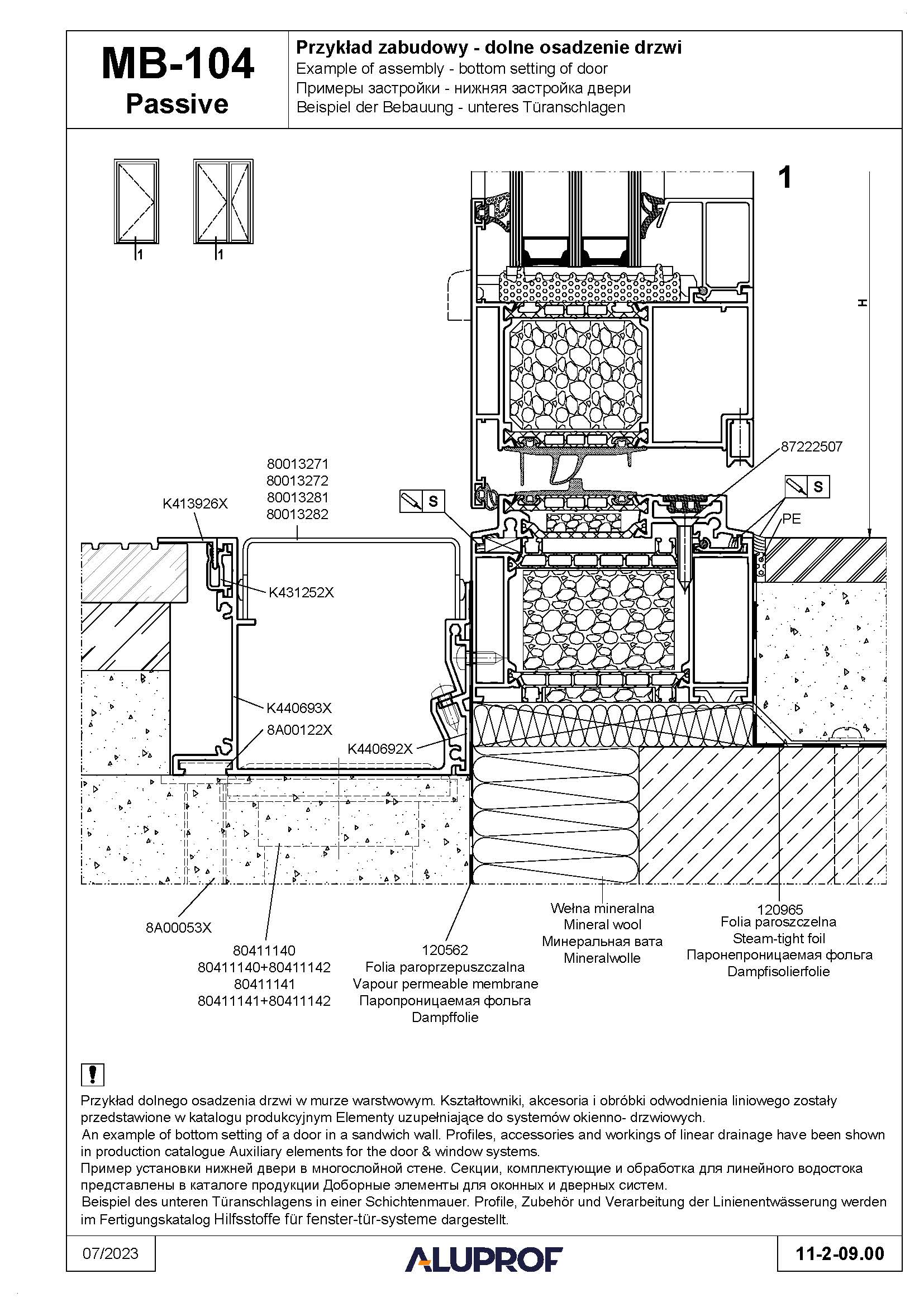

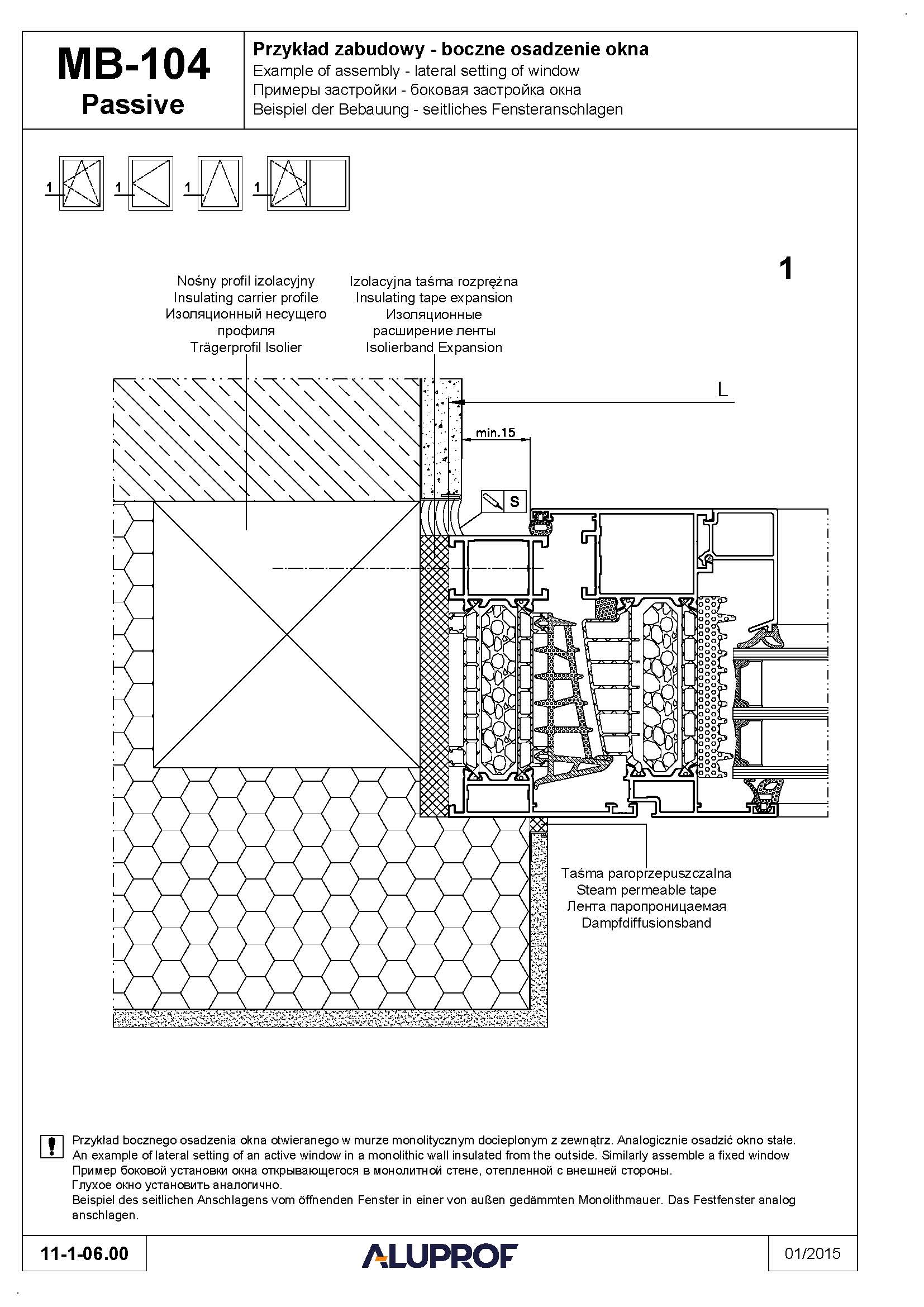

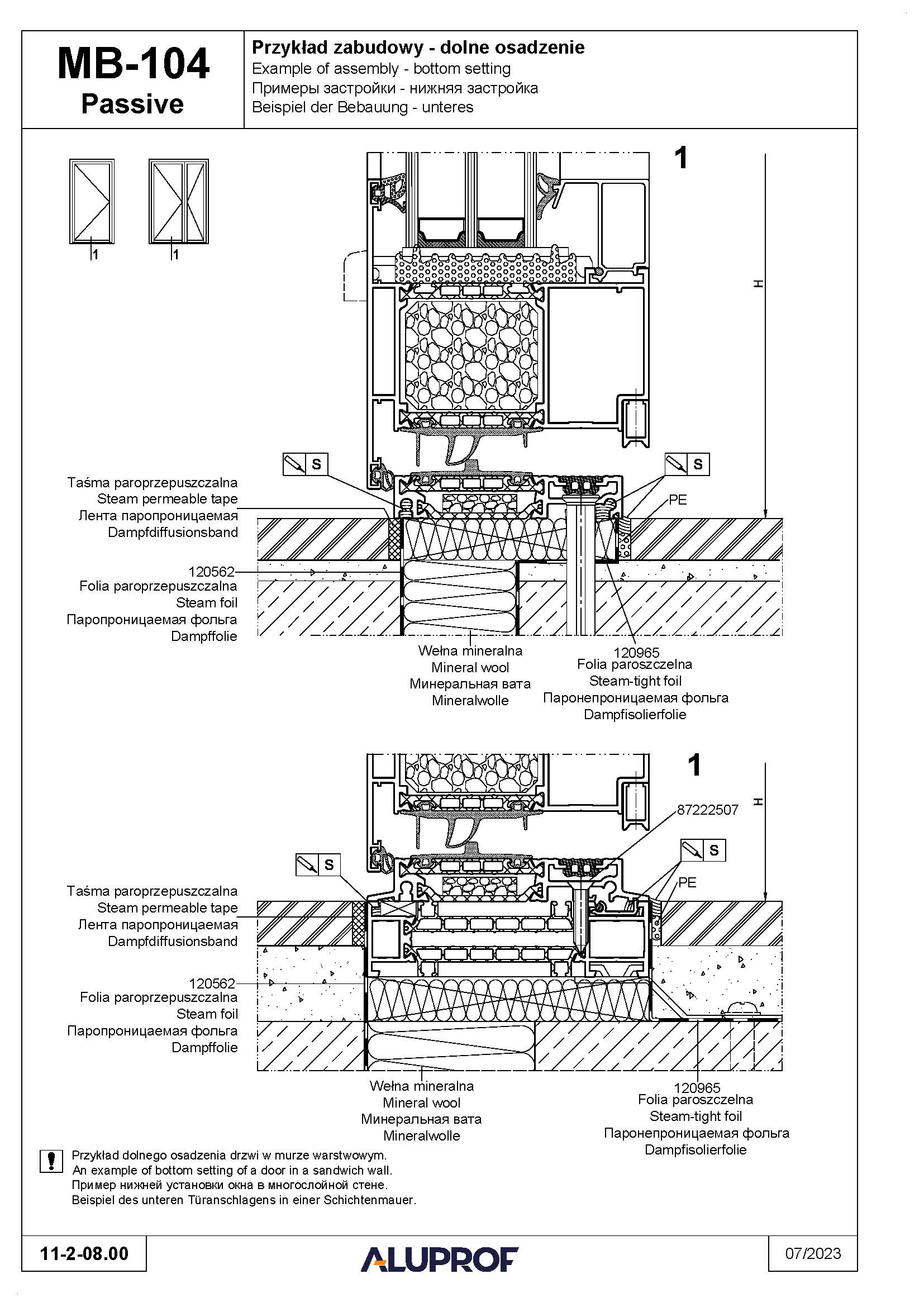

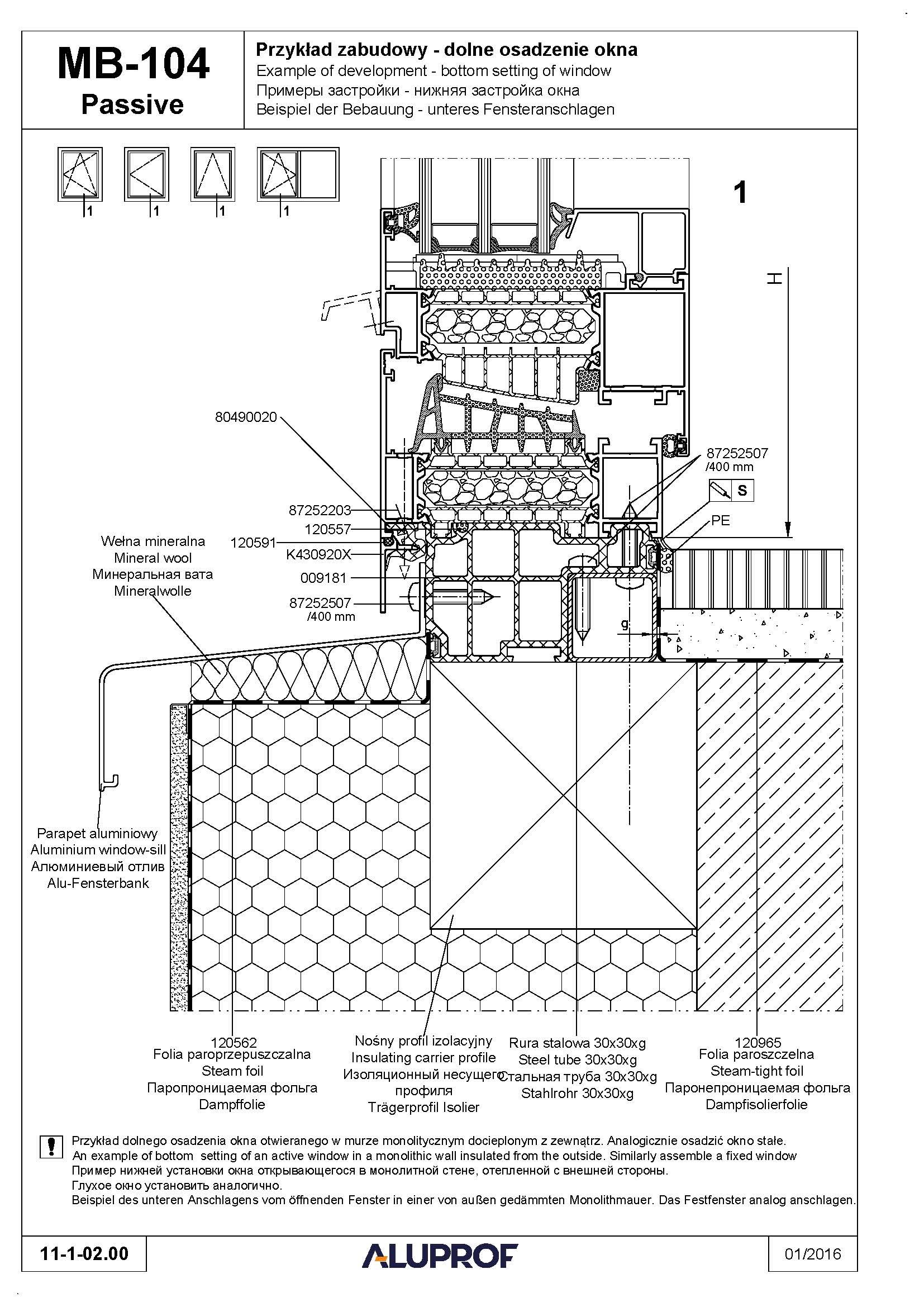

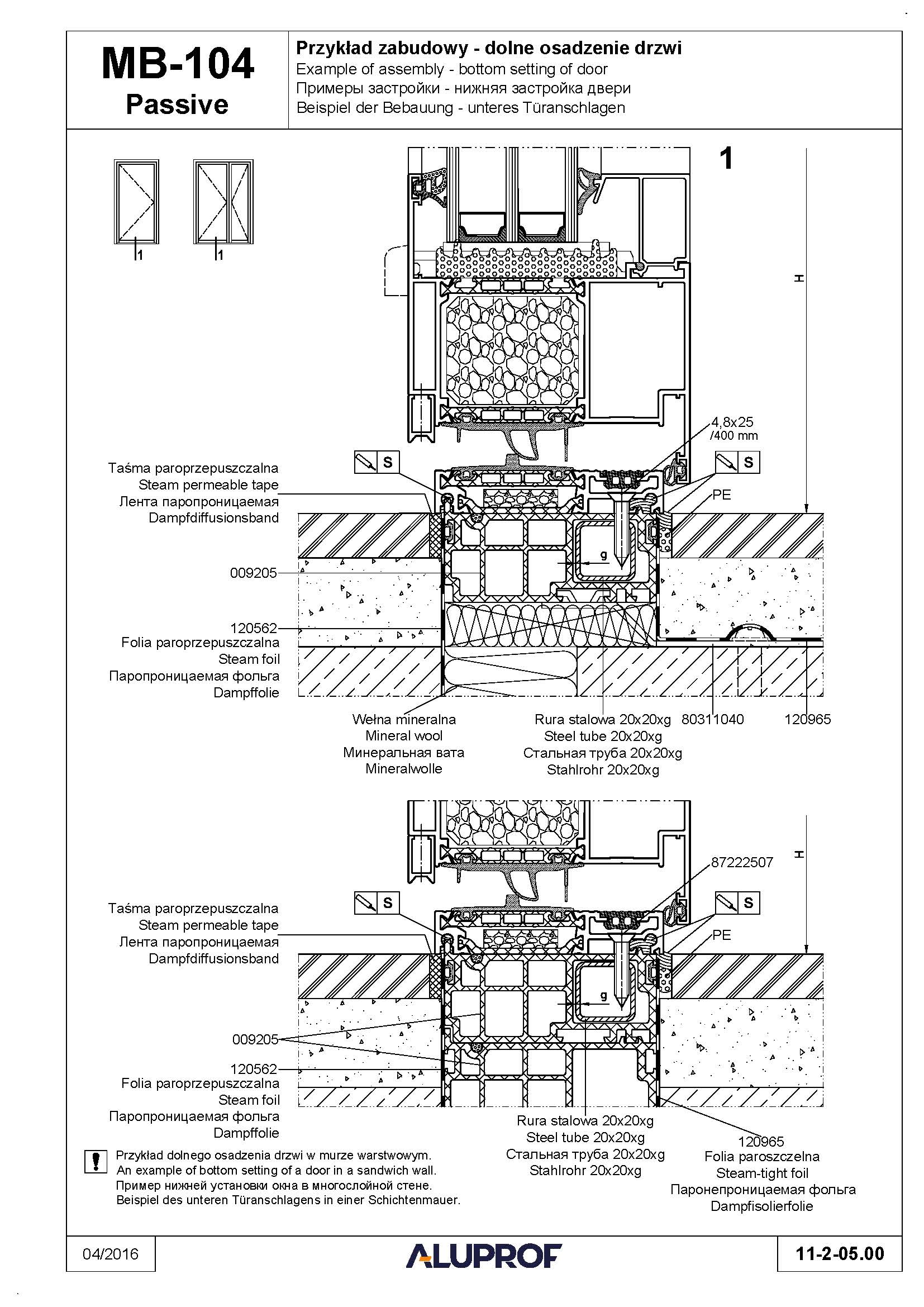

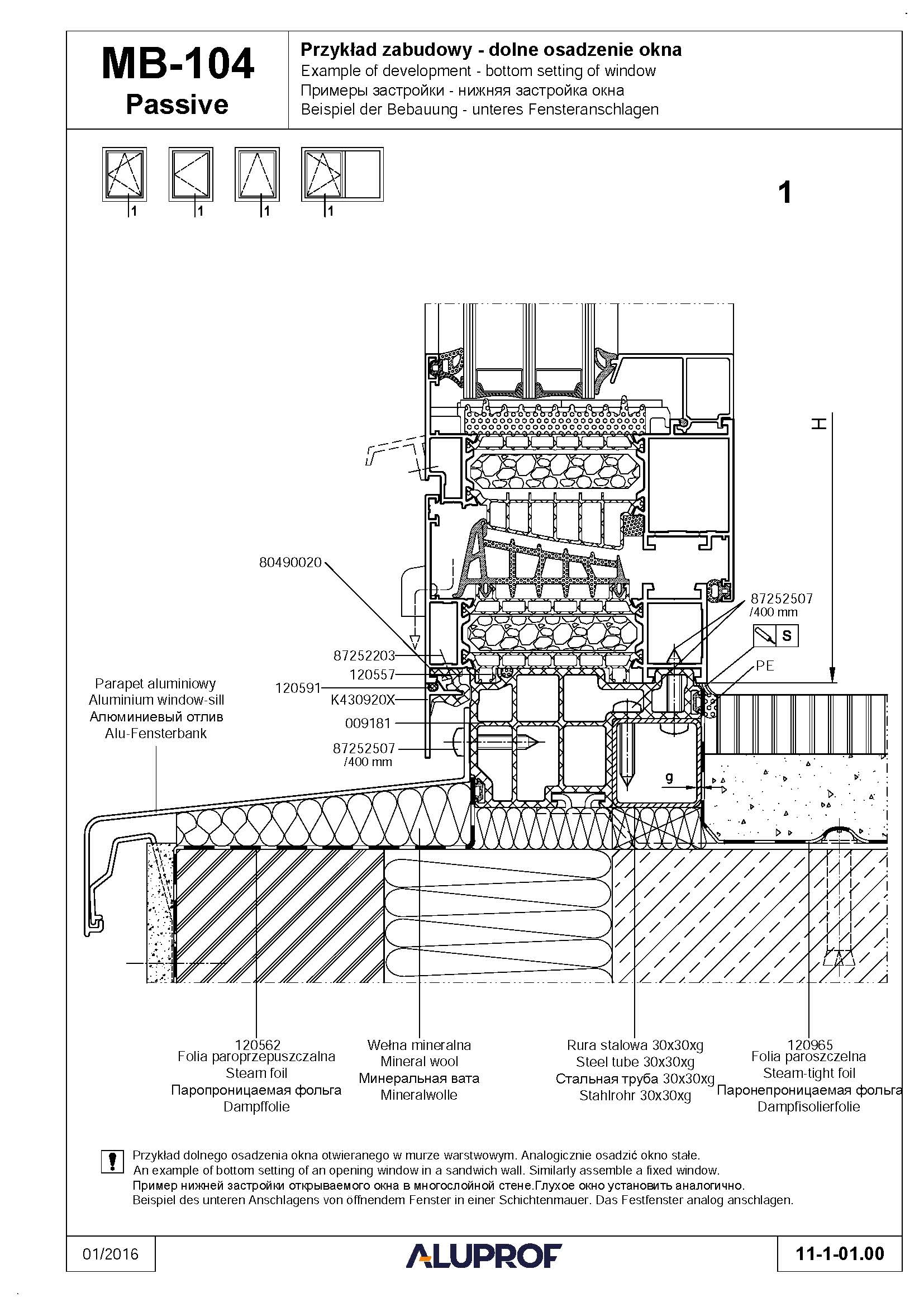

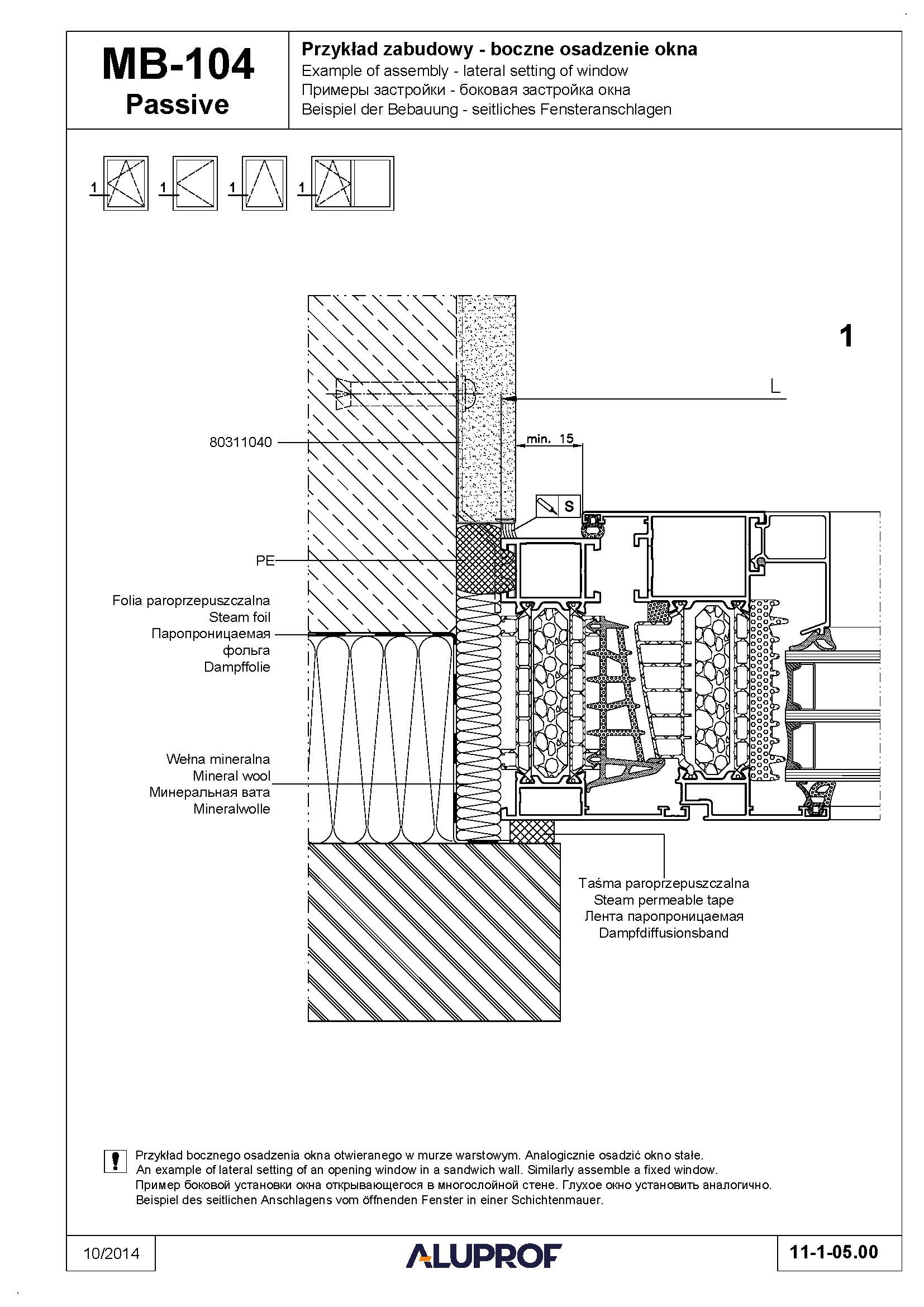

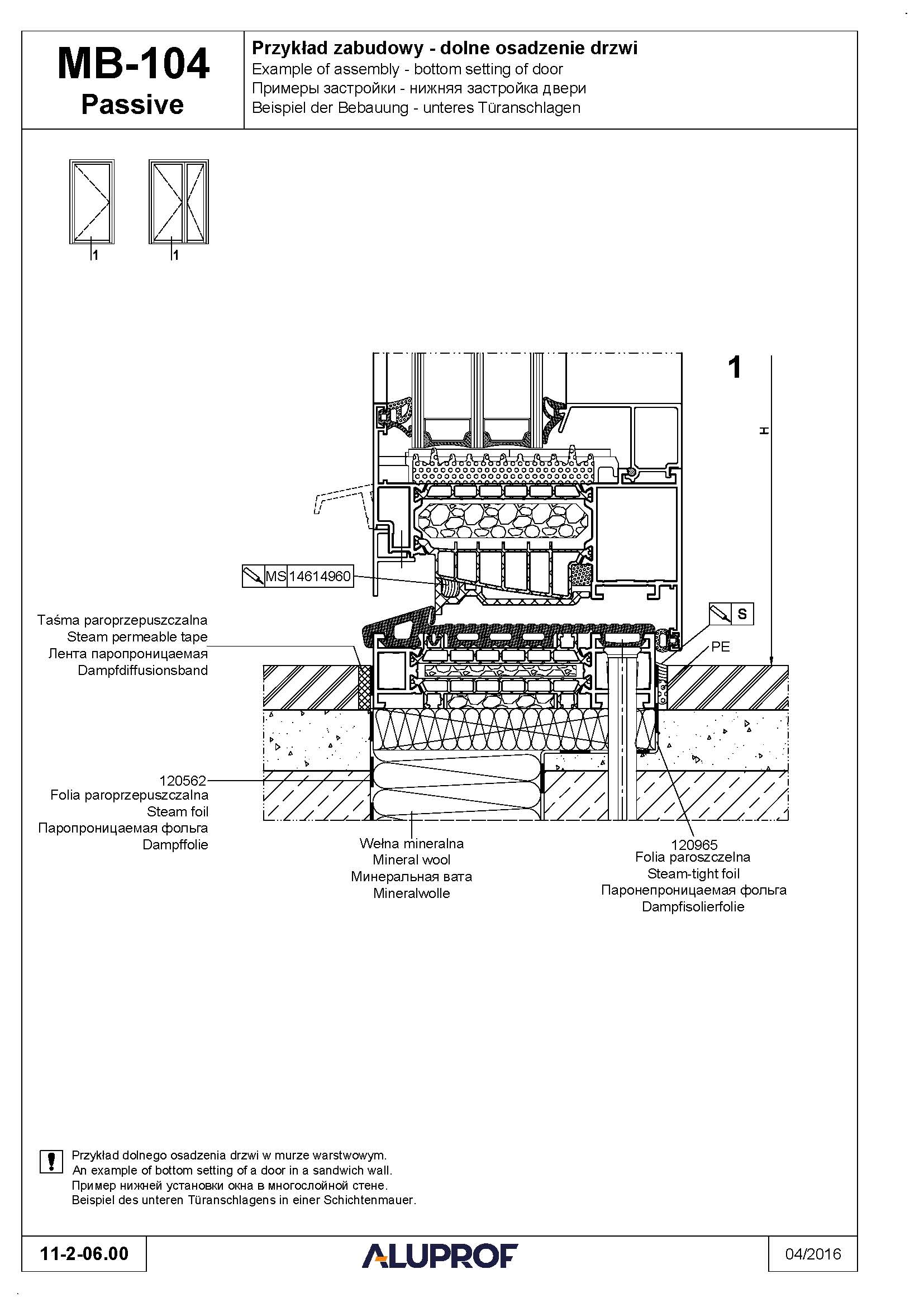

Монтажные карты Aluprof MB-104 PASSIVE

Рабочие чертежи монтажа и примыкания системы Aluprof MB-79N в различные виды проёмов
